USCITE TERMICHE IN CERAMICA DI CREATON: ACCESSORI ORIGINALI CHE FANNO FRONTE ALLE RICHIESTE PIÙ ESIGENTI



Resistenti agli agenti atmosferici, conformi alle norme e compatte; dove è presente una caldaia a condensazione, sono presenti anche gas di scarico. Devono essere diretti all'esterno dell'abitazione, preferibilmente verso l'alto e attraverso il tetto. A tal fine, il condotto di scarico esige una penetrazione nel tetto. Si crea così un punto del tetto particolarmente nevralgico da cui dipende l'impiego ottimale di materiale funzionale. Per tale motivo esiste l'uscita termica in ceramica di CREATON. Questa garantisce il prolungamento del condotto di scarico delle caldaie a condensazione a gas o a olio verso l'esterno e assicura la protezione efficace della struttura del tetto da vento e pioggia. A questo proposito, è indispensabile osservare con estrema attenzione i regolamenti in materia e le normative in vigore per il risparmio di energia. Tali norme non tollerano alcun margine di discrezionalità. Inoltre, i condotti di scarico spesso attirano l'attenzione, pertanto devono integrarsi perfettamente nell'immagine estetica complessiva del tetto, non solo per quanto riguarda la posizione elevata, ma anche a livello visivo. La soluzione di CREATON per gli impianti a bassa temperatura soddisfa tutti questi importanti criteri. Questo prodotto, che fa parte dell'ampio assortimento di accessori originali CREATON, è disponibile per numerose coperture e convince grazie ai suoi vantaggi qualitativi, così come estetici.



Antennen-Durchgangziegel

IL PRATICO KIT PER SISTEMA PER LE TEGOLE IN TERRACOTTA CREATON

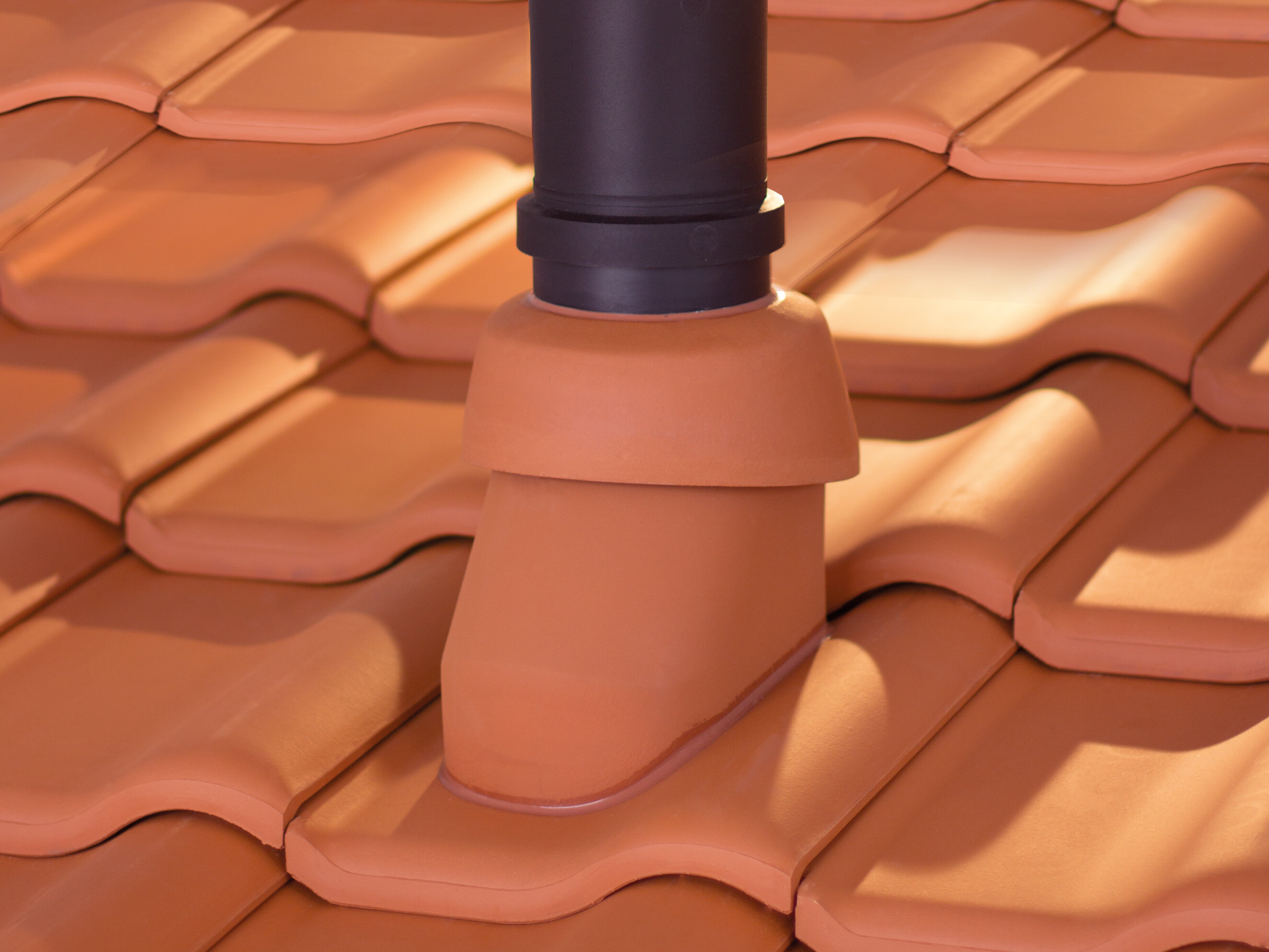

Insieme al pratico adattatore di collegamento sottotetto, l'uscita termica in ceramica di CREATON è disponibile sotto forma di kit, uno per ciascun modello di tegola in terracotta del marchio. Si crea la chiusura perfetta del tetto e, grazie alla giunzione senza saldature sulla tegola di raccordo, l'umidità non ha scampo. La tegola di raccordo ha la forma identica di tutte quelle montate sul tetto CREATON. È anche dello stesso materiale e colore, non si distingue dalle altre e crea un tetto uniforme. Comprende, quindi, tutti i vantaggi qualitativi tipici di una tegola in terracotta. La calotta del sistema, a seconda dell'inclinazione del tetto, può essere sistemata alla perpendicolarità desiderata ed è disponibile per condotti di scarico DN 110 e DN 125 mm.

L'adattatore del sottotetto viene semplicemente inserito nella penetrazione del tetto e bloccato con l'anello di tenuta, senza utilizzare collanti. Il manicotto di gomma garantisce una connessione assolutamente stagna. Il sistema è ideale per tutte le membrane sottotetto. Una sagoma provvede a comfort e sicurezza durante l'installazione.

VANTAGGI DELL'USCITA TERMICA IN CERAMICA PER TEGOLE IN TERRACOTTA CREATON:

  • Si adatta sul piano estetico e funzionale a ciascun modello di tegole CREATON
  • Facile montaggio con sagoma
  • Perfetto adattamento della forma e giunzione: protezione duratura da intemperie e precipitazioni grazie a soluzioni tecnologicamente più avanzate
  • Rispetta tutte le comuni normative
  • Soddisfa tutte le caratteristiche positive della tegola piana

PRODOTTO ESEMPLIFICATIVO

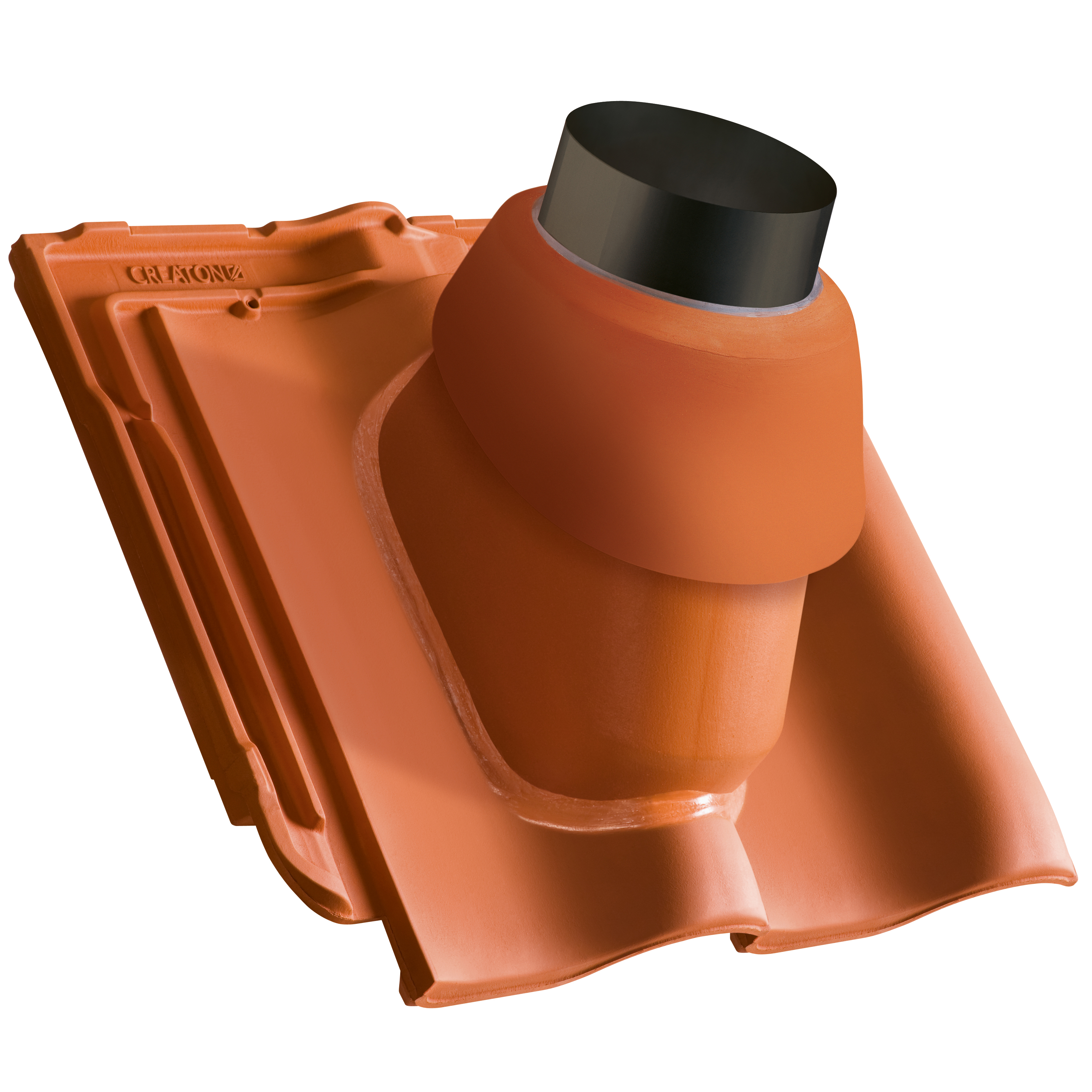

HARMONIE Thermenabgasrohrdurchführung naturrot

Uscita termica in ceramica HARMONIE rosso naturale

Unterdachadapter

Adattatore sottotetto

Unterdachadapter

PERFETTAMENTE COLLEGATO

Con il pratico adattatore sottotetto, le uscite termiche in ceramica CREATON rappresentano la soluzione più comoda per una penetrazione del tetto impermeabile. L'adattatore viene semplicemente avvitato nella penetrazione del tetto e bloccato con l'anello di tenuta – senza incollare. Il manicotto di gomma in questo caso è collegato all'anello di tenuta superiore e garantisce così una connessione stagna affidabile. Inoltre il sistema di raccordo è indicato per tutte le membrane sottotetto e fino a un diametro di circa 200 mm. Inclusa nella fornitura anche una sagoma per comfort e sicurezza ancora maggiori durante l'installazione.

LA SOLUZIONE ADATTA PER LA TEGOLA IN CEMENTO CREATON

Per le tegole della gamma CREATON è disponibile anche un condotto di scarico termico corrispondente per le tegole della gamma CREATON. È costituito da una piastra di base in PVC e dall'attacco per il tubo di scarico termico. CREATON offre il sistema 70/110 per inclinazioni tra 20 e 50 gradi. Il sistema di tegole è completato da un collare di collegamento al sottotetto. È disponibile nei classici colori universali.

PRODOTTO ESEMPLIFICATIVO

Grundplatte HEIDELBERG klassikrot

Piastra di base HEIDELBERG rosso classico

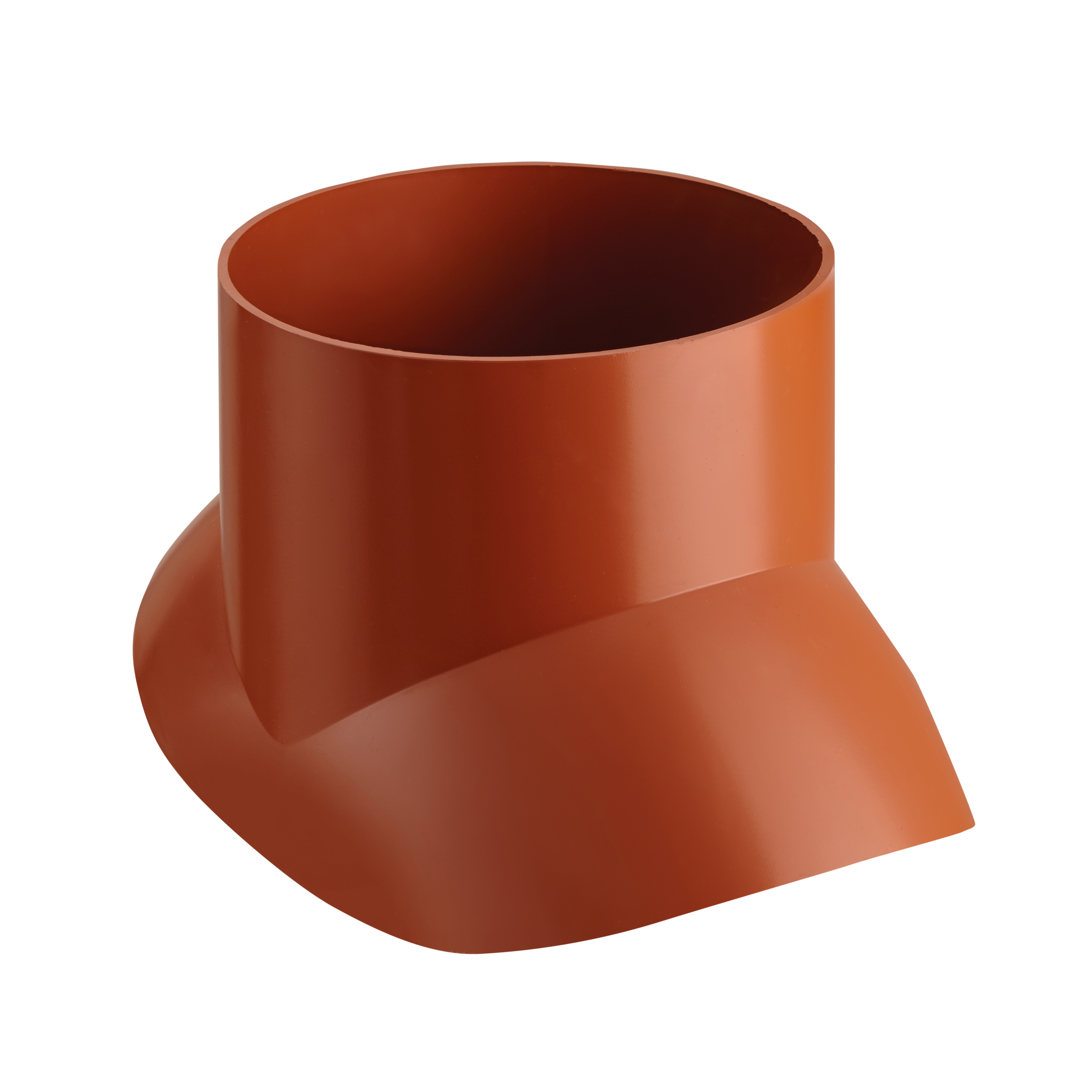

Thermen-Abgasrohradapter System 70/110, Dachneigung 20-50°, Dauertemperaturbelastung max. 60°C

Adattatore uscita termica sistema 70/110, inclinazione del tetto 20-50°, tenuta al calore max. 60°C

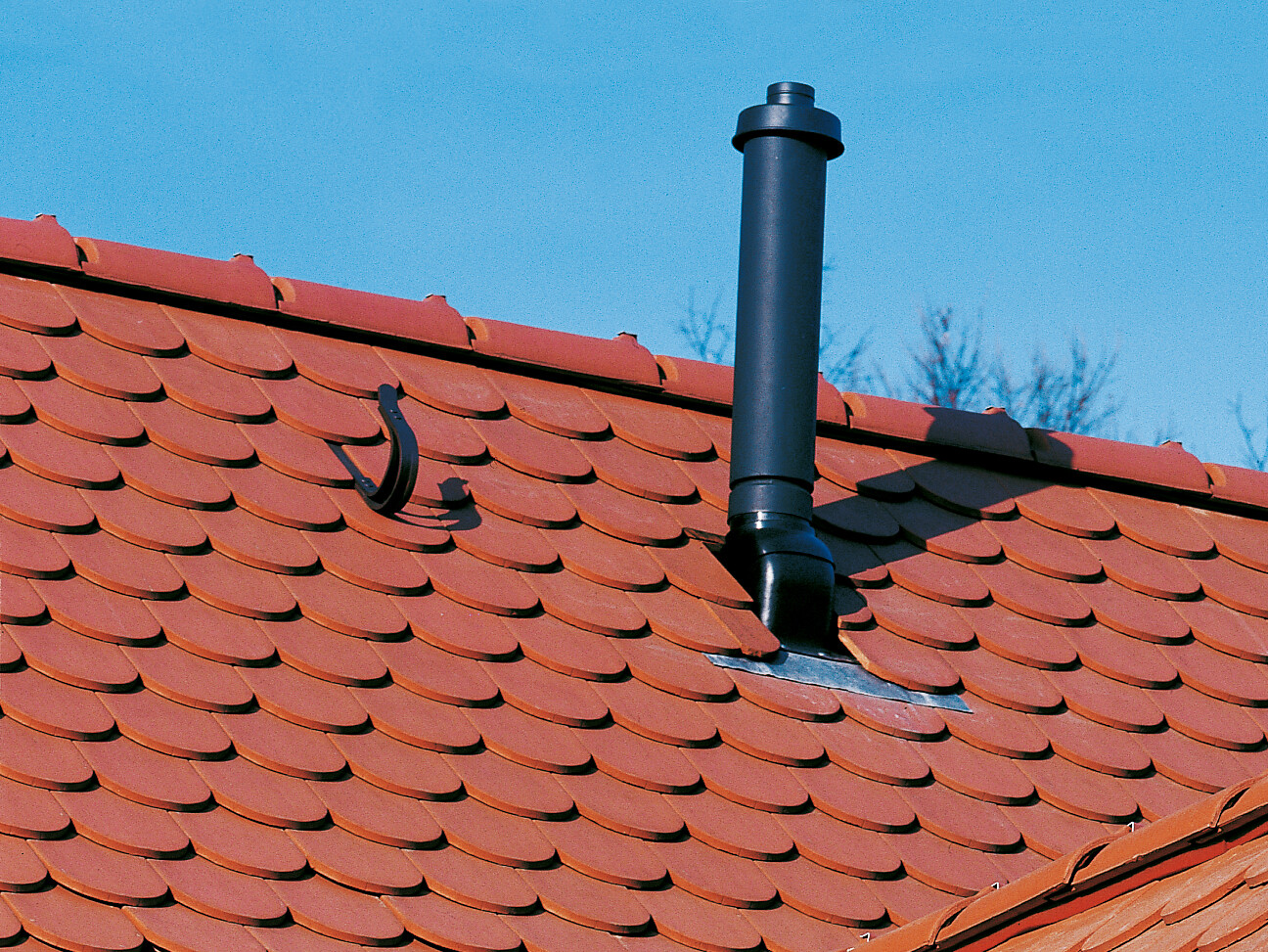

ESEMPIO NEGATIVO

Alternative in plastica e metallo

  • assenza di giunzione: mancanza di ermetizzazione di sicurezza del sottotetto
  • difetti visivi: discrepanze di colore dei prodotti di superficie
Negativbeispiel
Negativbeispiel
Negativbeispiel
