SOLIDITÀ, UNITÀ ESTETICA E PROTEZIONE IMPECCABILE CONTRO LA PIOGGIA: IMPIANTI SOLARI MONTATI IN SICUREZZA CON GLI ACCESSORI ORIGINALI DI CREATON



Naturalmente un impianto solare è fatto per il sole. Tuttavia, poiché la sua installazione richiede una penetrazione del tetto, è necessaria la massima cautela per quanto riguarda l'infiltrazione di acqua piovana. L'installazione di impianti solari non soltanto non deve lasciare scampo all'acqua piovana, ma non deve neanche mettere a rischio la stabilità della copertura del tetto.

Meglio l'originale CREATON che soluzioni standard difettose: Purtroppo molte soluzioni standard non offrono la protezione desiderata contro l'infiltrazione della pioggia. Certi supporti universali presentano spesso gravi difetti che si manifestano soltanto in un secondo tempo. Se la copertura è fatta di tegole in argilla, di solito è necessario prima modificar elaboratamente queste ultime e, nonostante ciò, non di rado esse finiscono per rompersi sotto il peso dell'impianto solare, per cui il tetto rimane irrimediabilmente esposto a tutti gli influssi atmosferici. Questo non accade con l'innovativo sistema di installazione di CREATON. Questo sistema è progettato per il vasto assortimento di tegole in argilla di CREATON. Contrariamente alle soluzioni standard, esso ha il vantaggio inestimabile di poter essere montato nel più breve tempo possibile senza smerigliatrice e senza polvere, rimane perfettamente in sede sul tetto e offre la massima protezione contro l'infiltrazione di pioggia. Nel suo assortimento CREATON conta anche gli accessori per impianti solari coordinati ai tetti di tegole in cemento e lastre di copertura.



IL SET DI FISSAGGIO PER SISTEMA SOLARE E LA TEGOLA DI USCITA TUBO SOLARE PER TEGOLE IN ARGILLA

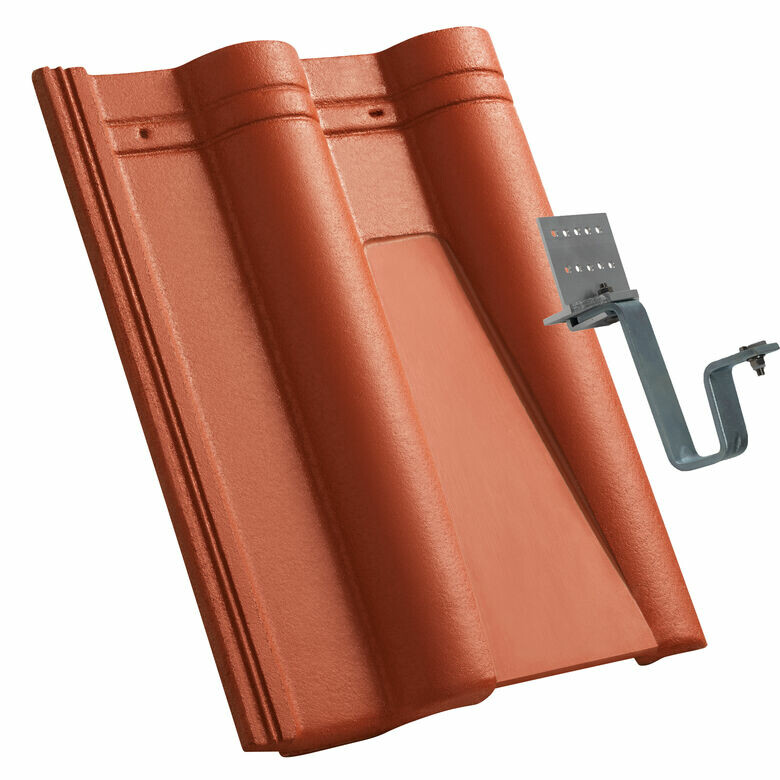

System-Solarhalterset

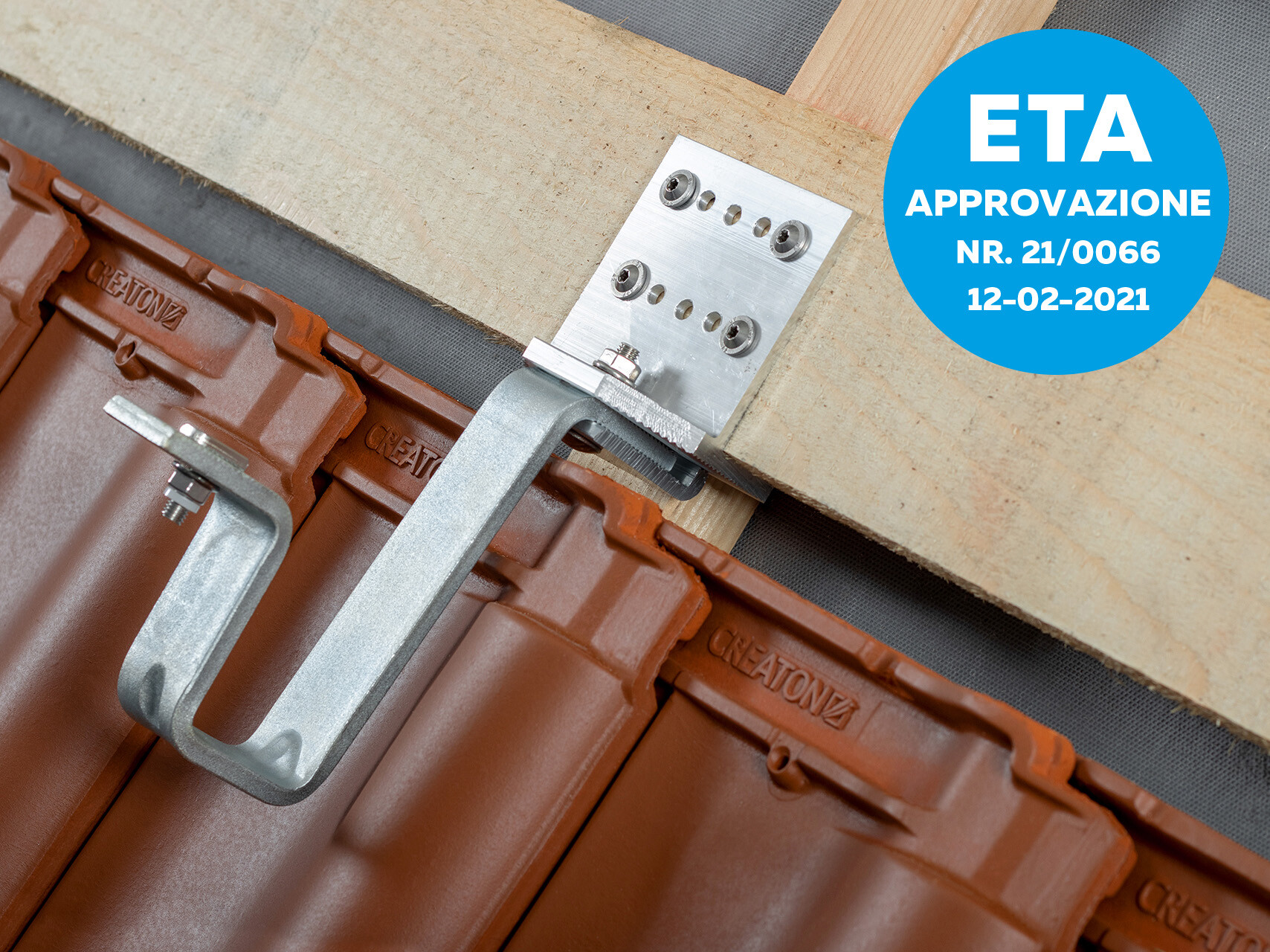

Fissaggio per sistema solare per montaggio su assi

Il nuovo sistema di montaggio CREATON per impianti solari termici e fotovoltaici offre una facile manipolazione, un montaggio veloce e, grazie alla regolazione in altezza, un perfetto adattamento ai modelli di tegole in argilla CREATON. Grazie al collegamento a vite su un massetto è possibile realizzare qualsiasi posizionamento in direzione longitudinale sul tetto. In combinazione con la tegola di sistema CREATON, questa installazione è una soluzione visivamente attraente. Il set comprende un supporto solare con un gancio in acciaio zincato di alta qualità e la tegola di sistema. La sicurezza sul tetto è provata da un'approvazione europea ETA ed è quindi garantita.

System-Solarhalterset

Fissaggio per sistema solare per montaggio su piloni

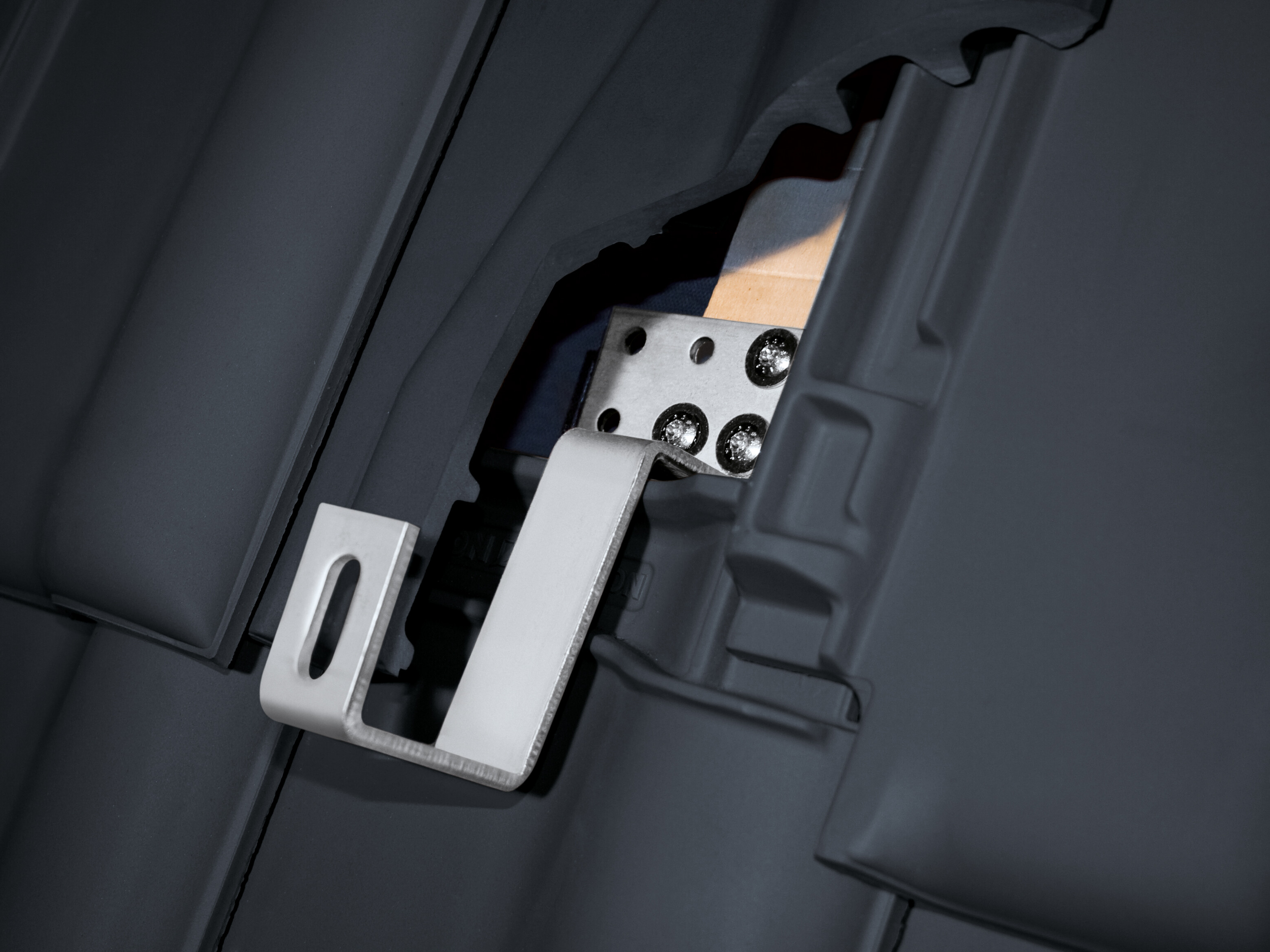

Il sistema di installazione CREATON per impianti solari garantisce la perfetta aderenza di forma e omogeneità visiva su qualsiasi tetto coperto con modelli di tegole per tetto in terracotta CREATON. Questo set include un supporto in acciaio inossidabile, che è regolato in altezza in base al particolare modello di tegola e allo spessore dei listelli utilizzato, e una tegola di sistema, grazie alla quale il supporto viene guidato a regola d'arte attraverso il tetto realizzato con tegole CREATON.

Solardurchgangsziegel

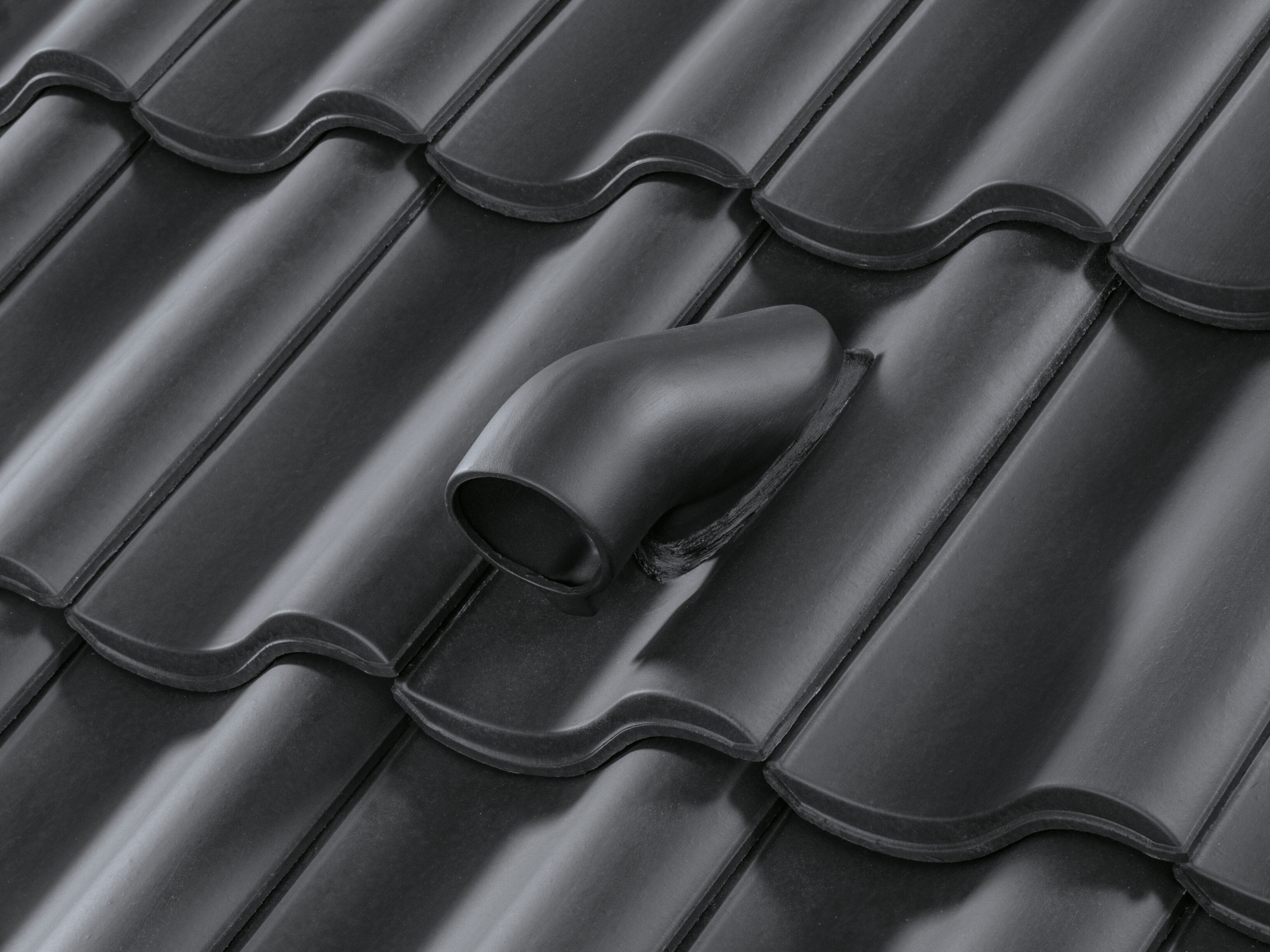

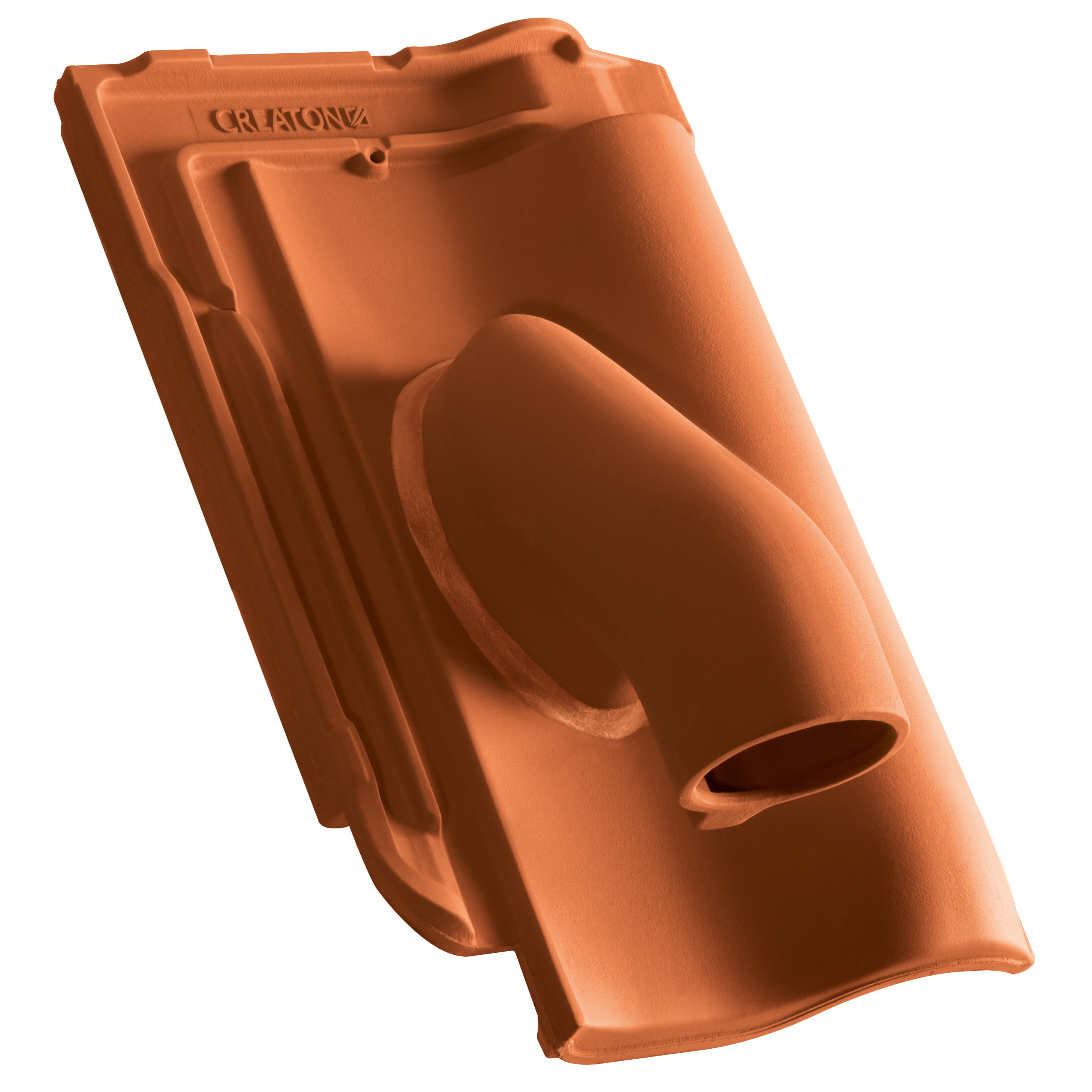

TEGOLA DI USCITA TUBO SOLARE

Inoltre CREATON fornisce anche una tegola coordinata con uscita per tubo solare per la canalizzazione dei cavi nella parte interna del tetto. La tegola è adatta in uguale misura per i tubi di un impianto solare termico o anche per i cavi di un impianto fotovoltaico. Il collegamento ottimale è quello fornito in combinazione con il manicotto di raccordo al sottotetto.

DI FORMA AGGRAZIATA, STABILE, IMPERMEABILE ALLA PIOGGIA – ECCO I VANTAGGI DI UNA SOLUZIONE ORIGINALE PER TEGOLE IN ARGILLA:

  • Sicura: Garantisce la massima protezione contro le infiltrazioni di pioggia contrariamente alle soluzioni standard per via del raccordo più sicuro della penetrazione del tetto al sottotetto, in conformità ai requisiti del regolamento della ZVDH.
  • Rapida: si monta in pochissimo tempo grazie all'estrema maneggevolezza.
  • Pulita: garantisce l'installazione di impianti solari senza smerigliatrice e senza polvere.
  • Ottimale: perfetto adattamento della forma e giunzione – stesse caratteristiche sistemiche delle tegole normali, in quanto adattate in maniera ottimale all'assortimento di tegole in argilla CREATON.
  • Bella: nessuna differenza cromatica rispetto alle tegole – effetto omogeneo grazie agli accessori in ceramica integrale

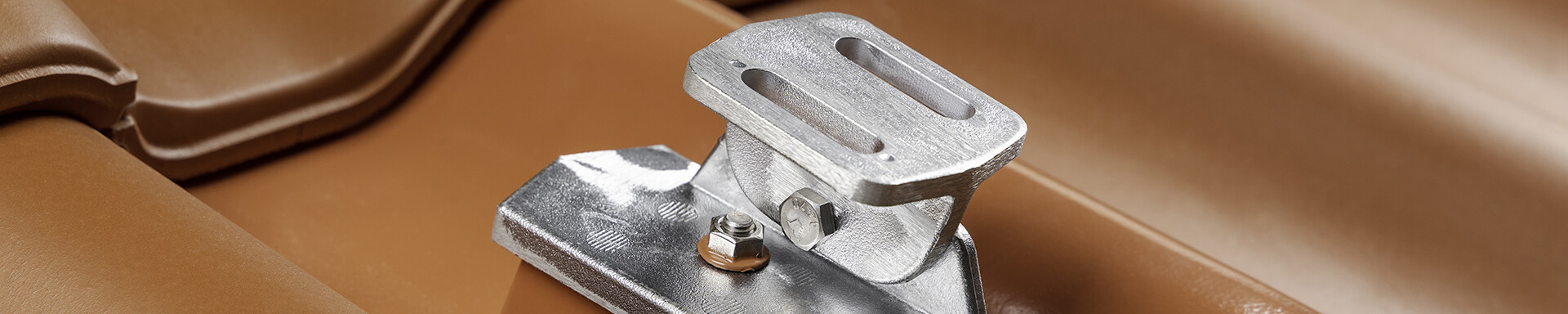

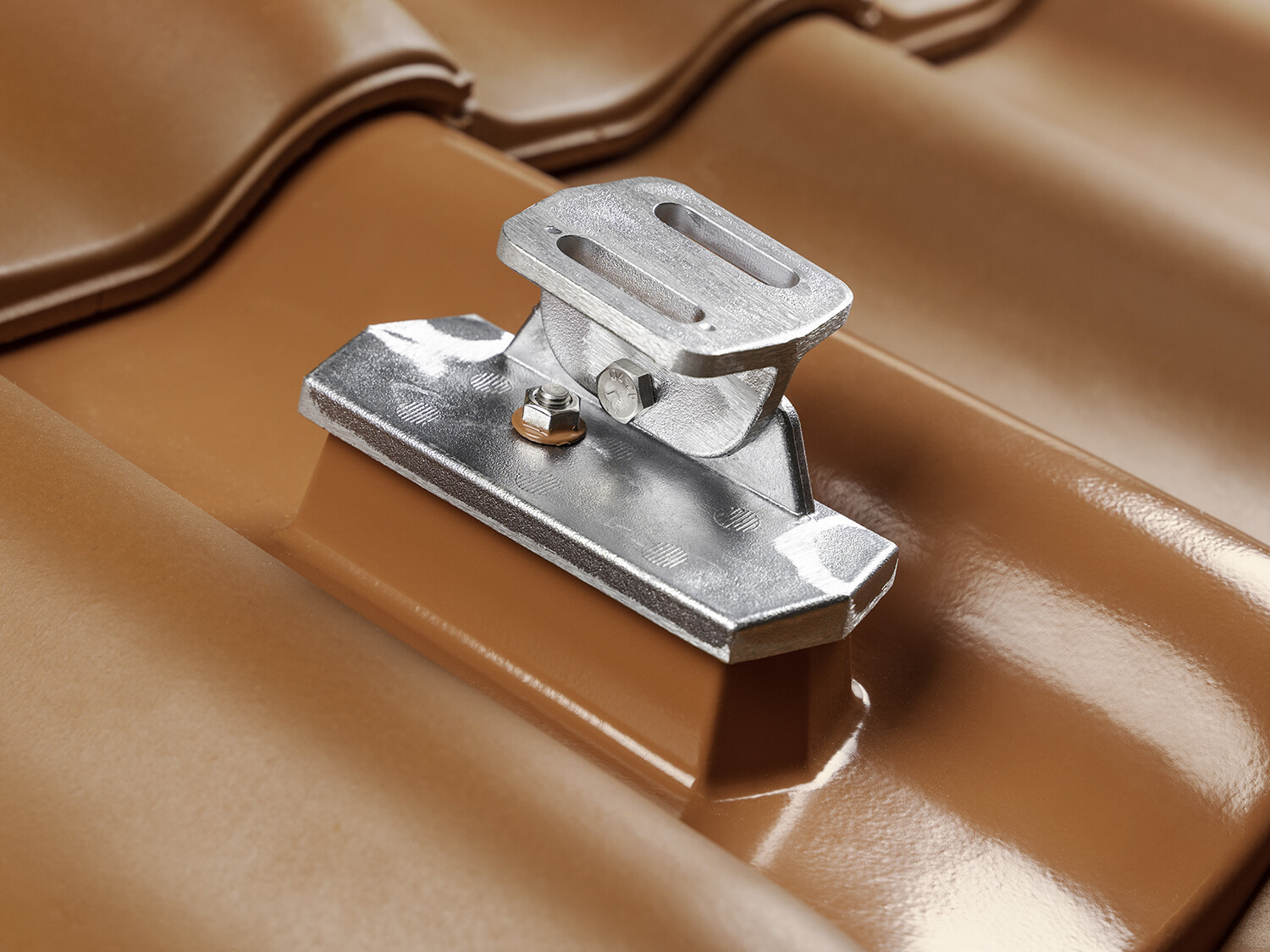

Combinazione perfetta: l'elemento di base in alluminio e il supporto elemento solare nudo

Il supporto elemento solare viene utilizzato per una copertura in tegole come collegamento alla sottostruttura in legno del tetto. In particolare questo prodotto viene fissato ulteriormente su un'asse avvitata. Con il supporto elemento solare si possono montare le guide di fissaggio, dal colmo al canale di gronda oppure parallelamente al canale di gronda, per gli impianti solari e fotovoltaici progettati. Questa costruzione convince grazie a valori relativi alle sollecitazioni davvero straordinari e pertanto garantisce la massima sicurezza degli impianti solari e fotovoltaici.

PRODOTTI ESEMPLIFICATIVI

HARMONIE System-Solarhalter naturrot

Supporto pannello solare HARMONIE rosso classico

HARMONIE System-Solarhalter naturrot

Supporto pannello solare HARMONIE rosso classico

HARMONIE Solardurchgangsziegel naturrot

Tegola di uscita tubo solare HARMONIE rosso naturale

Unterdachadapter

Adattatore sottotetto

HARMONIE Grundelement aus Aluminium naturrot

Elemento di base in alluminio, rivestito in colore

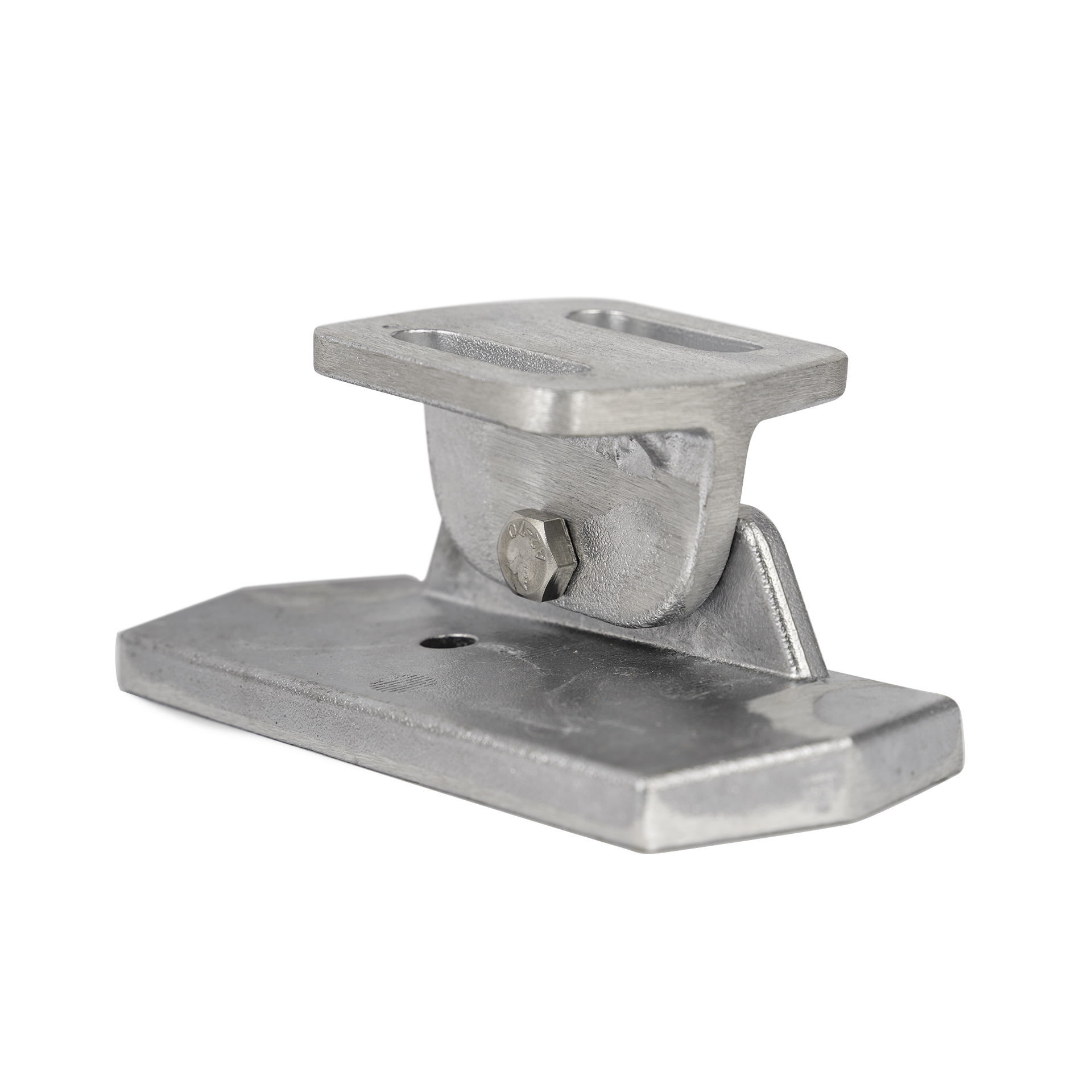

Solarelement-Halter blank

supporto elemento solare

SUPPORTO PANNELLO SOLARE CREATON PER COPERTURE CON TEGOLE IN CEMENTO

Gli stessi vantaggi funzionali ed estetici sono offerti dai supporti solari CREATON per il modello di tegola in cemento KAPSTADT di CREATON. Sono costituiti da un elemento di base in cemento, che include un supporto per pannello solare premontato in acciaio zincato. In caso di tetti con tegole in cemento, i cavi possono essere fatti passare attraverso il tetto con l'ausilio della piastra di base in PVC e dell'uscita tubo solare in speciale PVC valida per tutti i modelli. La piastra di base in PVC ha la forma di una tegola in cemento, può essere inserita facilmente nella superficie e si integra visivamente nell'immagine del tetto.

PRODOTTI ESEMPLIFICATIVI

HEIDELBERG Grundplatte klassikrot

HEIDELBERG Piastra di base rosso classico

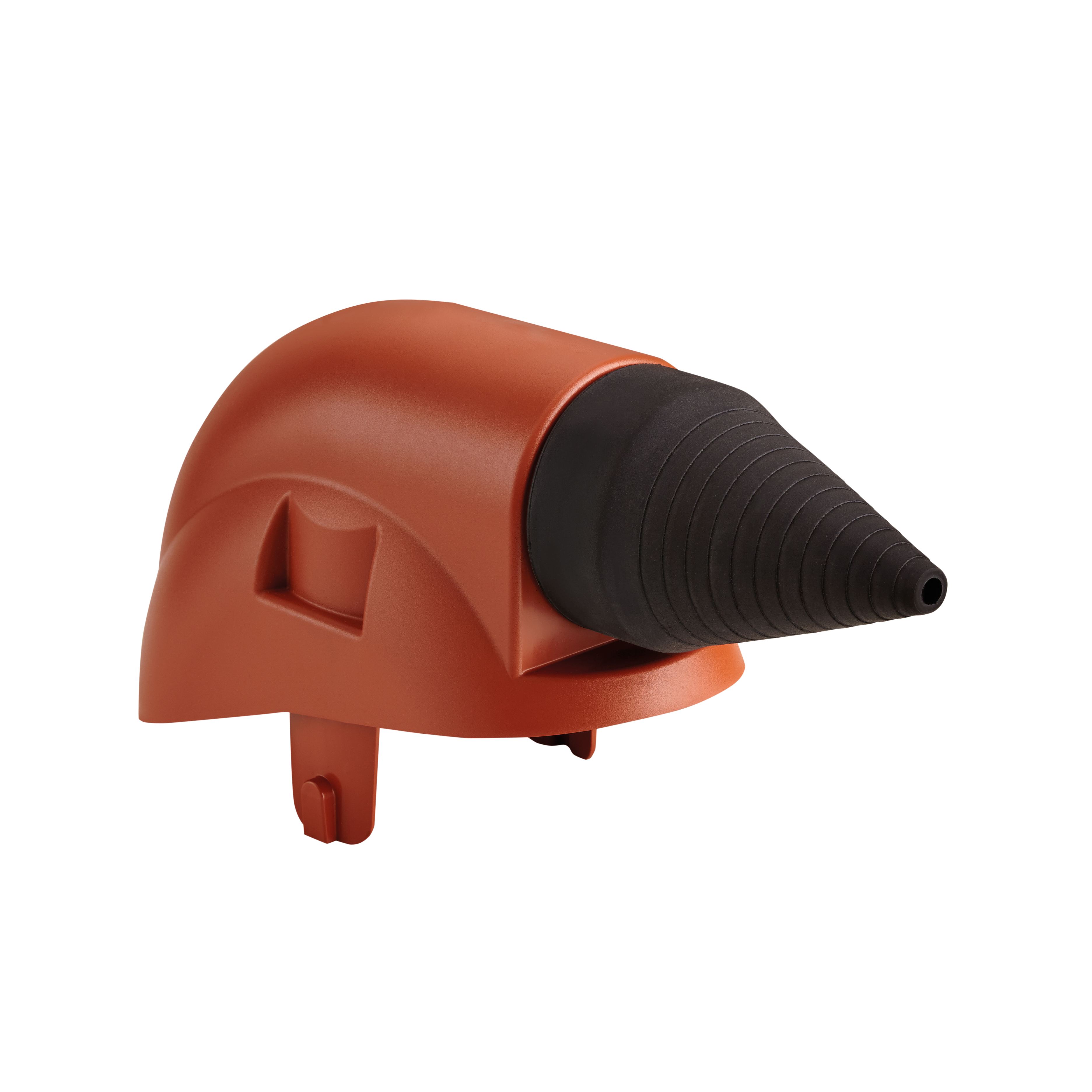

Solardurchgang Dachstein klassikrot

Tegola in cemento con uscita tubo solare rosso classico

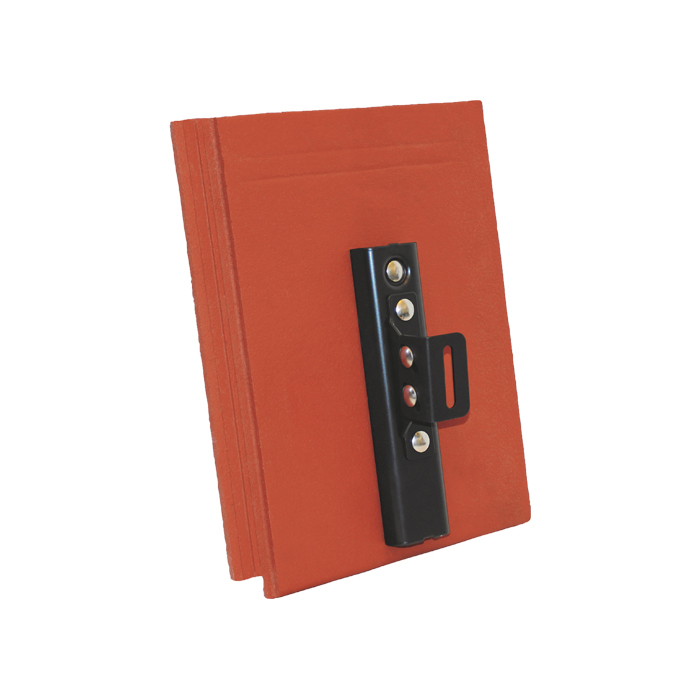

 KAPSTADT Solarhalter klassikrot

KAPSTADT Supporto pannello solare rosso classico

Supporto pannello solare HEIDELBERG rosso classico

Supporto pannello solare HEIDELBERG rosso classico

ESEMPI NEGATIVI

Negativbeispiel

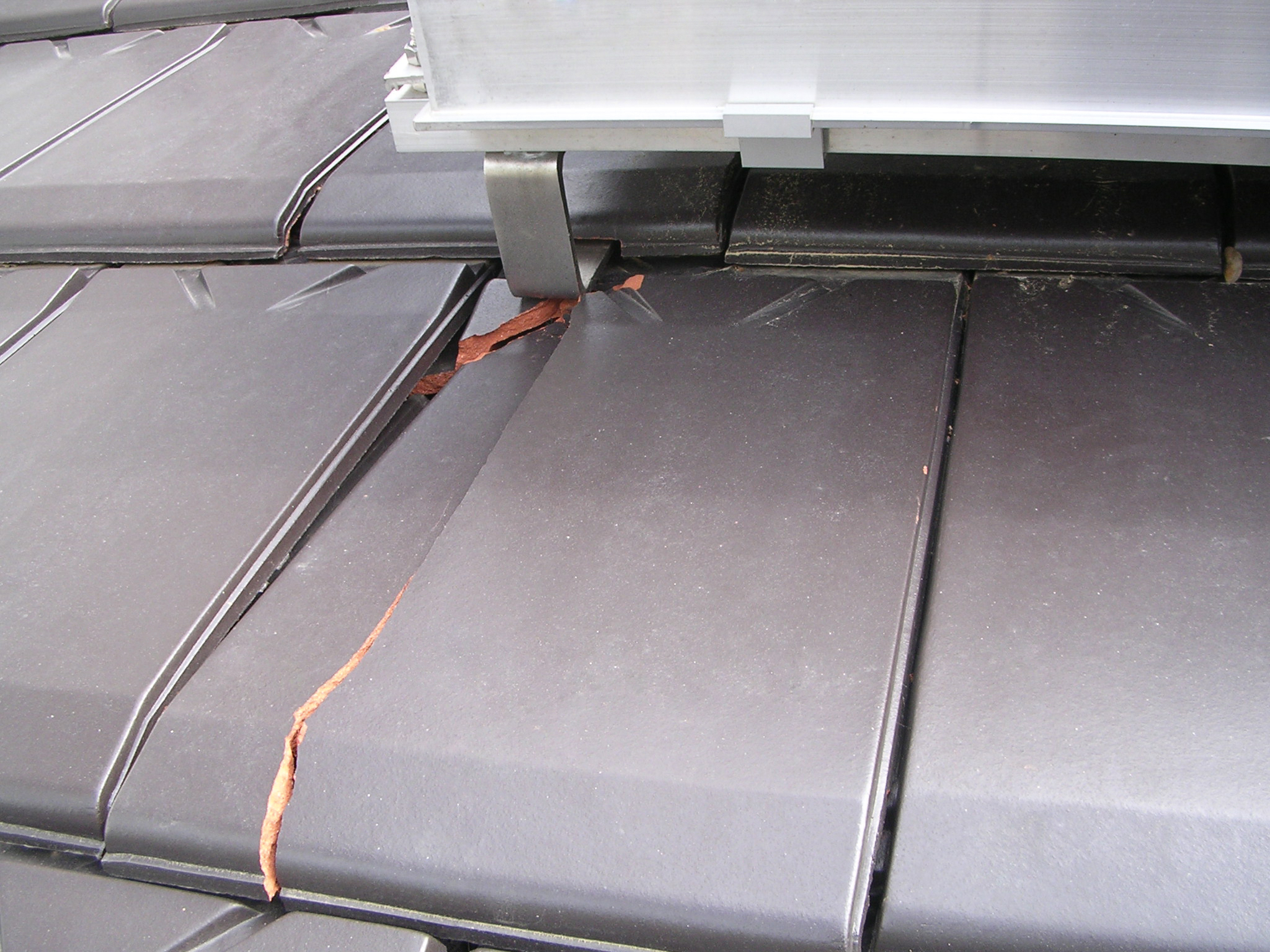

ROTTURA E INFILTRAZIONE DI PIOGGIA

Per garantire la protezione contro l'infiltrazione della pioggia è essenziale ricorrere al SET DI FISSAGGIO PER SISTEMA SOLARE. In caso contrario bisogna aspettarsi in anticipo la rottura della tegola e l'acqua potrebbe entrare indisturbata. Non è così con la soluzione CREATON: in questo caso non si tratta di una delle soluzioni standard disponibili in commercio, bensì di una soluzione CREATON che garantisce la protezione contro l'infiltrazione di pioggia e al tempo stesso non danneggia la stabilità delle tegole in argilla.

Negativbeispiel

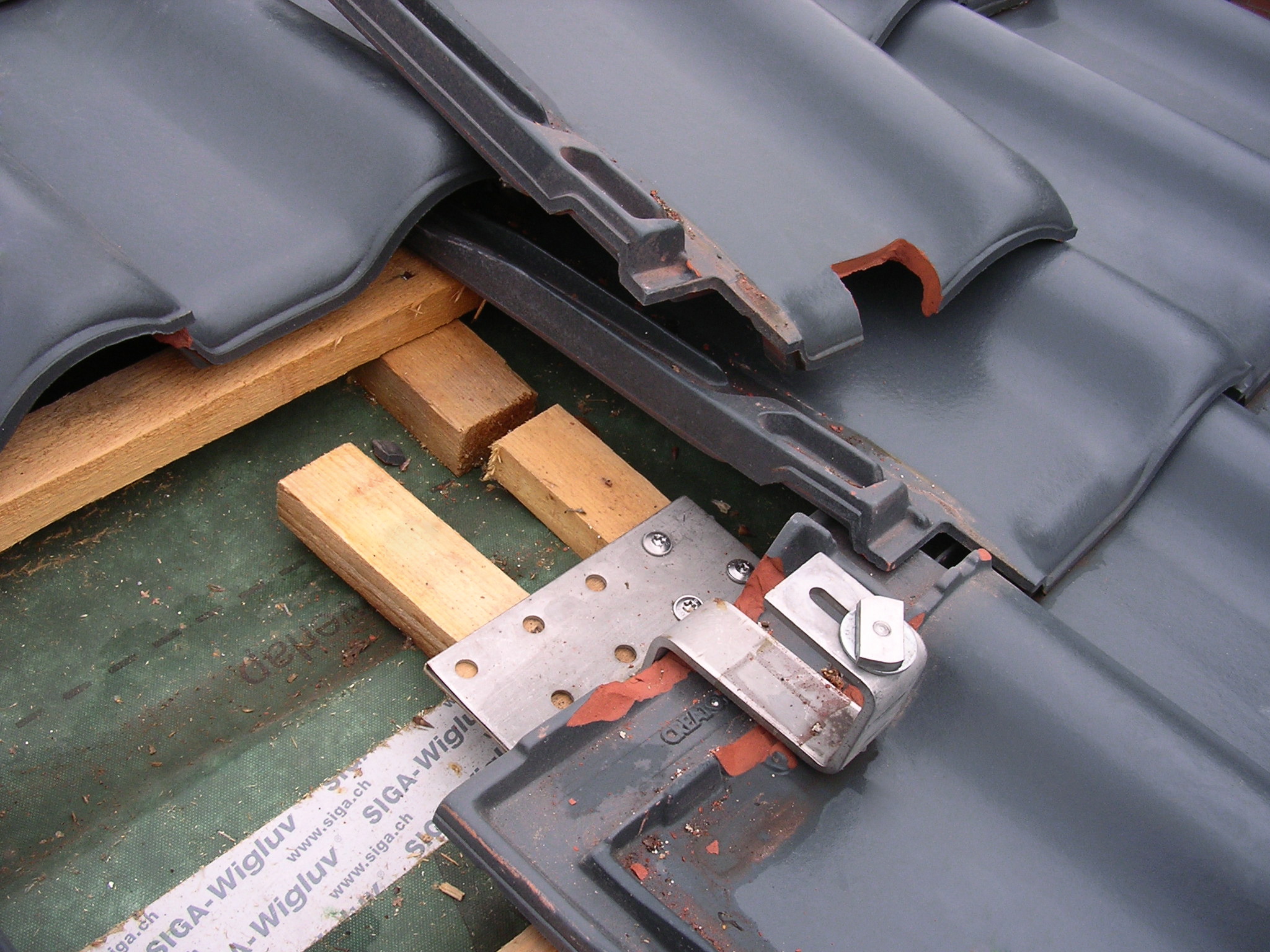

ESECUZIONE DIFETTOSA

Un'esecuzione difettosa si spiega soltanto con l'impiego di un supporto universale standard, il che comporta un alto tasso di reclami e, quindi, di insoddisfazione del cliente. Tutto ciò è inevitabilmente connesso a spese elevate. Non è così con la soluzione CREATON: qui non esistono difetti né reclami: per la gioia del portafoglio.

Negativbeispiel

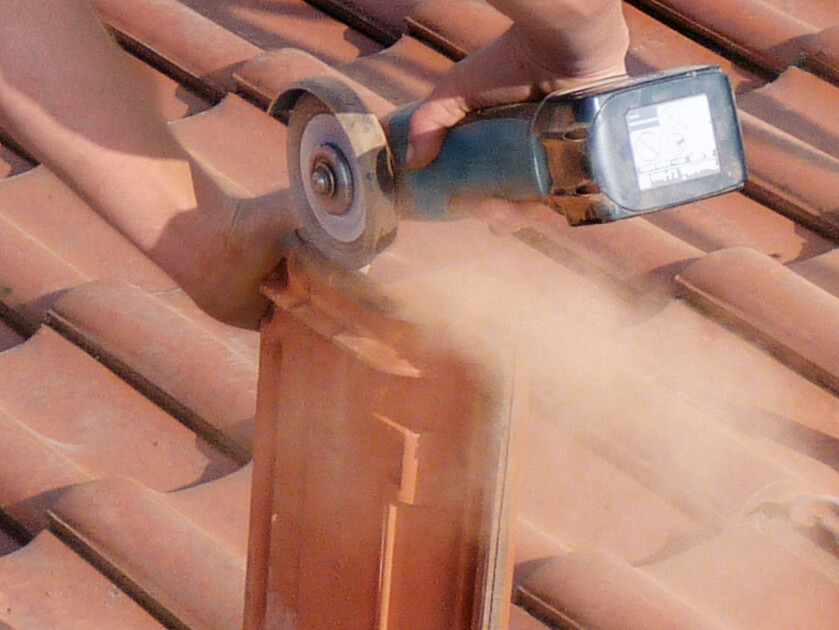

LAVORAZIONE DISPENDIOSA

Le soluzioni presenti in commercio richiedono spesso uno spreco notevole di tempo dovuto alla modifica delle tegole in argilla, a cui si aggiunge un elevato sviluppo di polvere durante la lavorazione. Non è così con la soluzione CREATON: il risultato è un sensibile risparmio di tempo e quindi la riduzione dei costi. E inoltre: Nessuno sviluppo di polvere a causa di un taglio meccanico.
