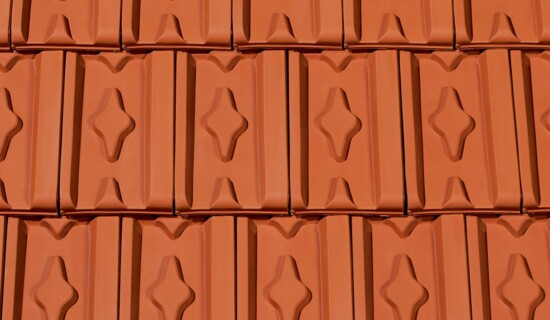

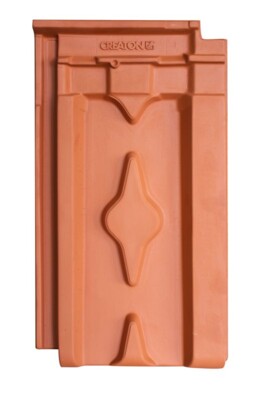

HERZZIEGEL - a forma di cuore

L'inconfondibile tegola marsigliese.

Modello tradizionale con azione arresto neve

Dati tecnici

Grandezza (ca.)	230 x 420 mm
Larghezza di sovrapposizione min. (ca.)	205 mm
Larghezza di sovrapposizione al m (ca.)	207 mm
Larghezza di sovrapposizione max. (ca.)	209 mm
Lunghezza di sovrapposizione min. (ca.)	337 mm
Lunghezza di sovrapposizione al m (ca.)	344 mm
Lunghezza di sovrapposizione max. (ca.)	350 mm
Fabbisogno di tegole min. (ca.)	13.7 pezzi/m²
Fabbisogno di tegole al m. (ca.)	14.1 pezzi/m²
Fabbisogno tegole max. (ca.)	14.5 pezzi/m²
Peso per pezzo (ca.)	3.1 kg/pezzo
Peso al m² (ca.)	43.7 kg/m²
Peso per pallet (ca.)	769 kg
Pezzi per minipack	5 pezzi
Pezzi per pallet	240 pezzi

Disegni tecnici

Applicazioni

Valido per l'Austria
22 °	Inclinazione tetto regolare (A)
≥22 °	Realizzazione di un sottotetto resistente alla pioggia secondo Önorm, prodotti CREATON possibili: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥20 °	Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo Önorm, prodotti CREATON possibili: QUATTRO longlife extra
- °	Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo le specifiche del fabbricante CREATON, si prega di rispettare le direttive di installazione separate, prodotti CREATON possibili: QUATTRO longlife extra

Informazioni tecniche

Il disegno tecnico rappresentato è solo un esempio di progettazione.
In base alle direttive del ZVDH (associazione centrale degli artigiani che si occupano della copertura del tetto) per le tegole laterali, la distanza tra l'incastro della gronda di frontespizio e il filo esterno parete e/o filo esterno rivestimento deve essere di almeno 1 cm.
Per l'esecuzione di lavori al tetto valgono i regolamenti e le norme nazionali vigenti. Essi variano da Paese a Paese (ad es. regolamento ZVDH, ÖNORMEN) e devono essere rispettati durante l'esecuzione. Inoltre CREATON prepara dati specifici per l'esecuzione del sottotetto che devono essere rispettati in quanto dati del costruttore. Sono disponibili nel nostro planner del tetto o in www.creaton.de / www.creaton.at..
Please consider the sample letter for the standard CREATON roof pitches.

LAF/FLA valori

Valori LAF-/FLA in mm con INCASTRO per listelli 30x50
Fabbisogno tegola di colmo (ca.)	DN	20°	25°	30°	35°	40°	45°	50°
PRU 2.5 Pezzo/lfm	LAF	70	65	60	60	55	50	50
PRU 2.5 Pezzo/lfm	FLA	100	90	85	80	65	60	50
PZ 2.5 Pezzo/lfm	LAF	70	65	60	60	55	50	50
PZ 2.5 Pezzo/lfm	FLA	80	70	65	55	50	45	35
Valori LAF-/FLA in mm con INCASTRO per listelli 40x60
Fabbisogno tegola di colmo (ca.)	DN	20°	25°	30°	35°	40°	45°	50°
PRU 2.5 Pezzo/lfm	LAF	70	60	55	55	50	40	35
PRU 2.5 Pezzo/lfm	FLA	110	100	95	90	75	70	60
PZ 2.5 Pezzo/lfm	LAF	70	60	55	55	50	40	35
PZ 2.5 Pezzo/lfm	FLA	90	80	75	65	60	55	45
Valori LAF-/FLA in mm con INCASTRO per listelli 50x50
Fabbisogno tegola di colmo (ca.)	DN	20°	25°	30°	35°	40°	45°	50°
PRU 2.5 Pezzo/lfm	LAF	65	55	50	45	40	30	25
PRU 2.5 Pezzo/lfm	FLA	120	110	105	105	90	85	80
PZ 2.5 Pezzo/lfm	LAF	65	55	50	45	40	30	25
PZ 2.5 Pezzo/lfm	FLA	100	90	85	80	75	70	65

Riferimenti

Assortimento accessori

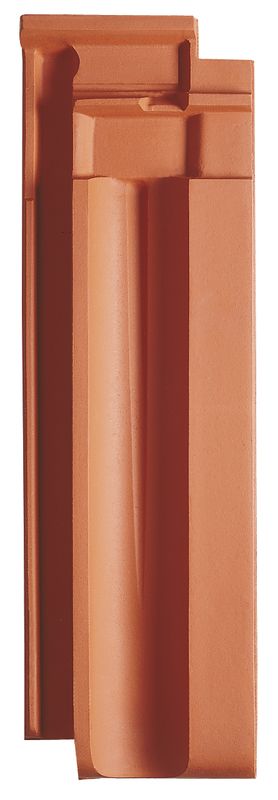

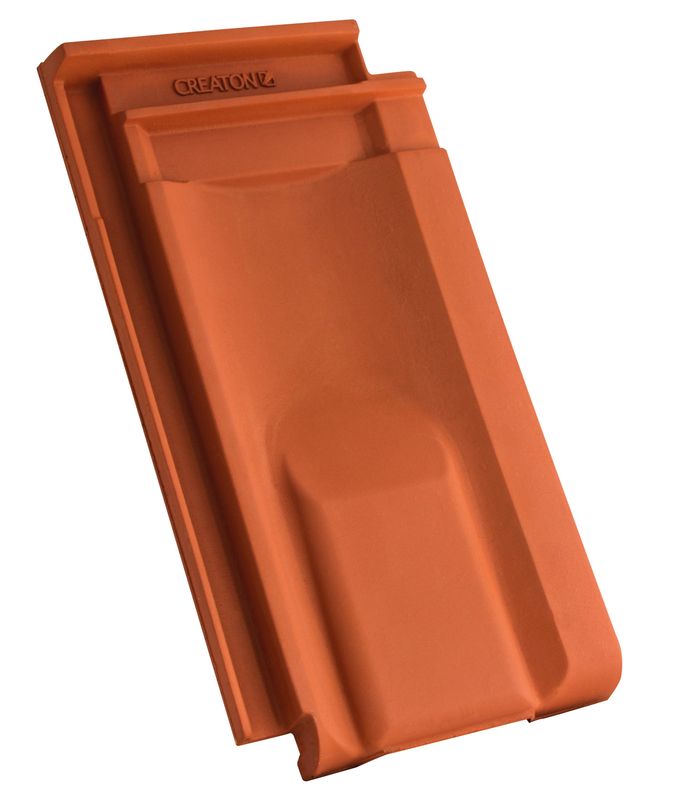

HER Mezza tegola

HER Tegola laterale destra

HER Tegola laterale sinistra

HER Tegola aeratore

HER Tegola di testata guarnita standard

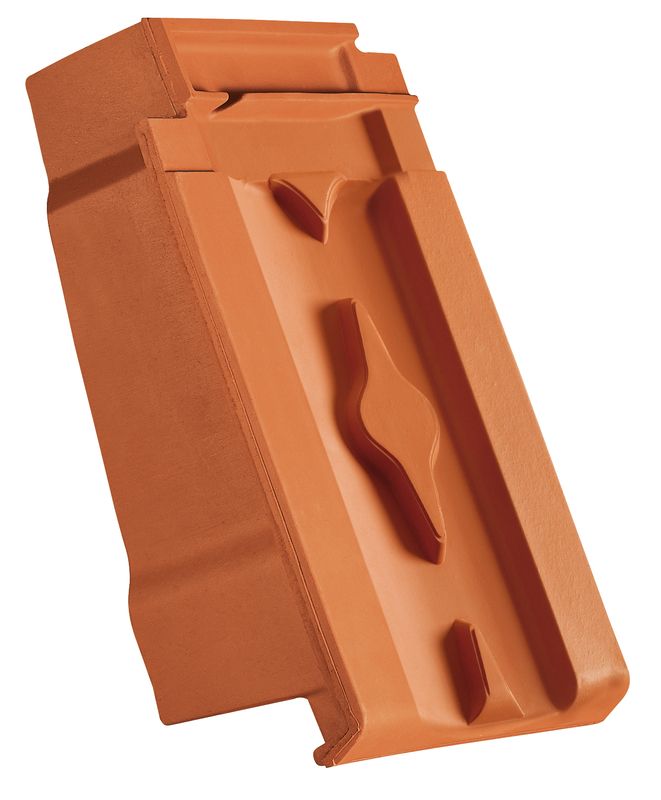

HER Tegola laterale di testata guarnita standard a destra

HER Tegola laterale di testata guarnita standard a sinistra

HER Tegola di testata guarnita dimensione particolare

HER Tegola laterale di testata guarnita dimensione particolare a destra

HER Tegola laterale di testata guarnita dimensione particolare a sinistra

HER Tegola di mansarda/di spigolo guarnita dimensione particolare

HER Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a destra

HER Tegola di mansarda/di spigolo-laterale guarnita dimensione particolare a sinistra

WER Tegola di colmo PZ

Grappa di colmo alluminio tegola di testata universale

Assortimento per aerazioni tetto ed ingressi nel tetto

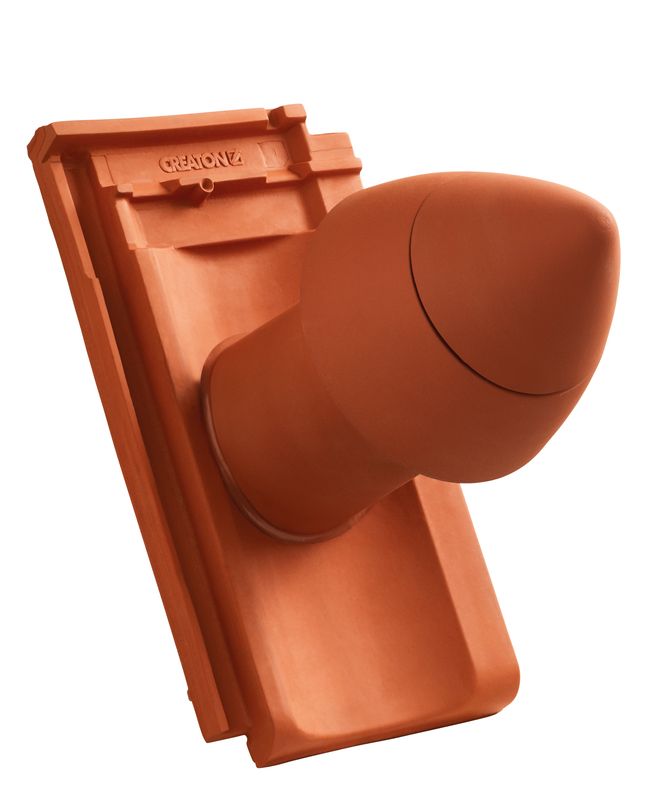

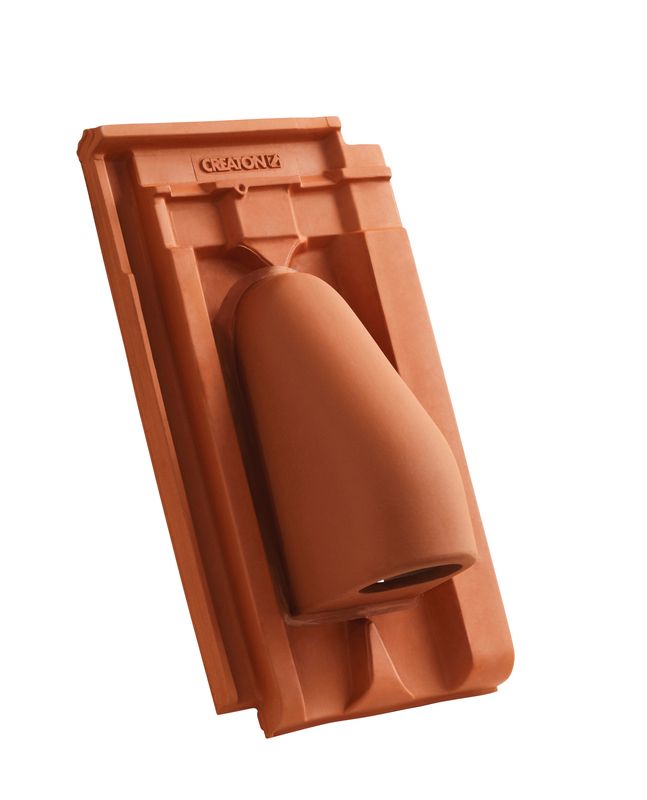

HER SIGNUM Tubo di sfiato in ceramica DN 110 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

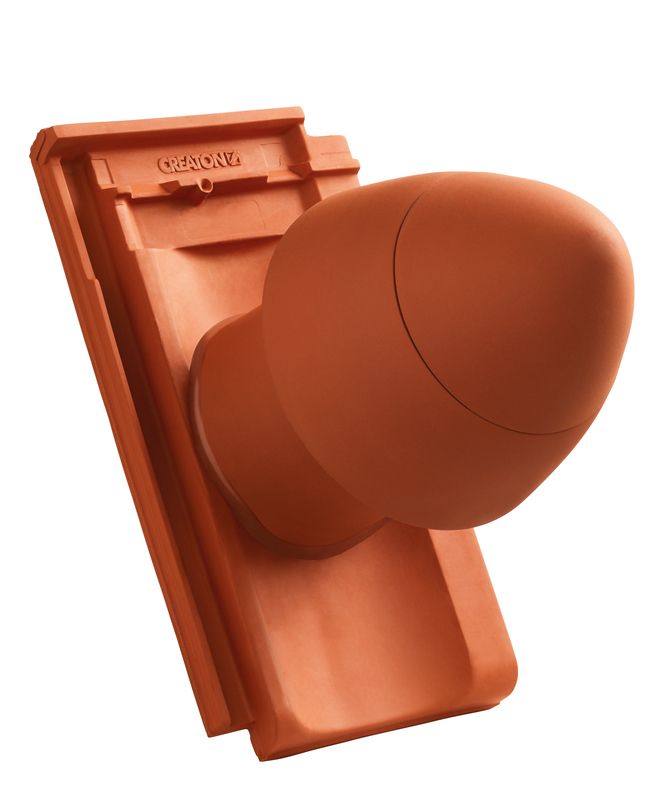

HER SIGNUM Tubo di sfiato in ceramica DN 125 mm con calotta svitabile, incl. adattatore di collegamento sottotetto

HER SIGNUM Scarico della condensa in ceramica DN 160 mm, incl. adattatore di collegamento sottotetto

HER SIGNUM scarico della condensa in ceramica DN 200 mm, incl. adattatore collegamento sottotetto

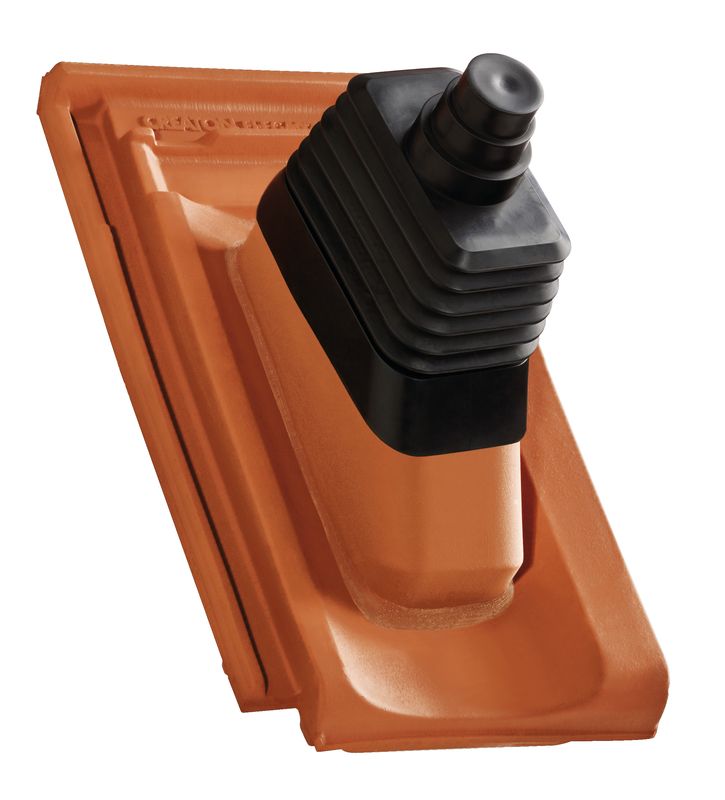

HER Uscita antenna

HER Tegola uscita tubo solare

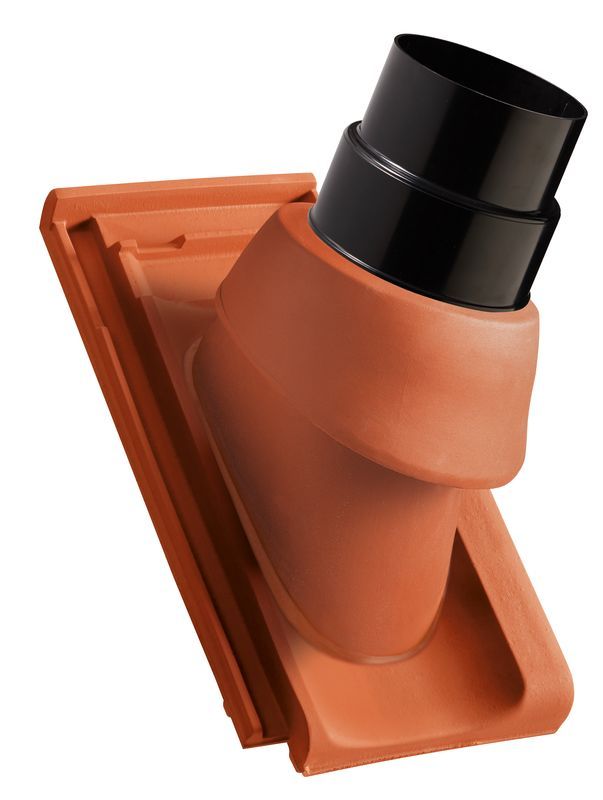

HER Uscita termica in ceramica DN 110/125

Tubo flessibile universale DN 150/160

Tubo flessibile universale DN 200

Adattatore collegamento sottotetto universale NW 13,5

Adattatore collegamento sottotetto universale diam. nominale 20

Tubo flessibile universale DN 150/160

Assortimento per protezione antineve, accesso al tetto e montaggio elementi solari in metallo

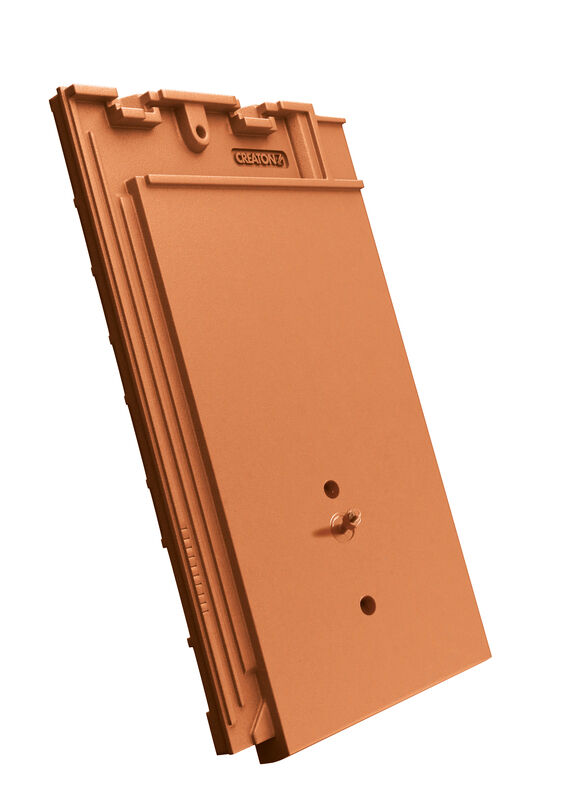

HER Elemento di base in alluminio

Supporto per elemento solare GRUEL standard (argilla)

HER Fissaggio per sistema solare per montaggio su assi

HER Fissaggio per sistema solare per montaggio su piloni

Singolo gradino

Griglia corta

Griglia lunga

Supporto legno tondo

Supporto per tubo fermaneve

Tubo fermaneve Ø 40 mm, lunghezza 3 m

Coperchio terminale tubo fermaneve universale

Scala tetto

Supporto scala tetto

Supporto legno tondo

Griglia gradino alluminio 150 x 25 cm

Griglia fermaneve piena 1,50 m

Manicotto di collegamento per tubo fermaneve Ø 40 mm

Gancio fermaneve alluminio tipo 20

Assortimento per dettagli tetto e fissaggio antivento

HER Tegola in vetro (acrilica)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 30/50 (HAR, HER, ELE, CAN)

Graffa antitempesta zinco-alluminio grappa ad aggancio listello 40/50 (HER, MZ3, ELE, RAP, MEL)

Grappa antitempesta zinco-alluminio grappa di fissaggio tipo N4 (DOM, CAN, ELE, HER, RAT, RUS, VIS)

Grappa di colmo in alluminio PDZ (Grappa di fissaggio di testata universale)

Vite in acciaio inox con tenuta lunghezza da 70

Grappa di displuvio e di conversa 13-17 mm

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 300 mm (CREAFLEX ALU)

Nastro di collegamento universale in alluminio 450 mm (CREAFLEX ALU)

Pettine di ventilazione per grondaie altezza pettine 55 mm

Pettine di ventilazione per grondaie

Lucernario 45 x 55 cm in metallo con vetro di sicurezza temprato

Lucernario a isolamento termico 55 x 78 cm

Pilone del satellitare e dell'antenna zincato o rivestito colorato

Colore a verniciatura acrilica 250 ml

Assortimento tegole di colmo e di displuvio

WER Tegola di colmo PRU

WER Piastra di colmo iniziale e finale in ceramica PRU

WER Piastra di funzione iniziale e finale in ceramica PRU

WER Colmo iniziale in ceramica PRU

WER Colmo (a tre vie) triassiale PRU

WER Colmo (a tre vie) quadriassiale PRU

Graffa di colmo alluminio PRU

WER Tegola di colmo PZ

WER Piastra di colmo iniziale e finale in ceramica PZ

WER Piastra di funzione iniziale e finale in ceramica PMoN

WER Colmo iniziale in ceramica PZ

WER Colmo iniziale in ceramica estremità tonda PZ

WER Colmo iniziale in ceramica a forma di conchiglia PZ

Graffa di colmo alluminio PZ

Download

Brochure e documenti
Prospetto del prodotto Farbvergleich-RAL
Prospetto del prodotto CREAFLEX-PIB-2020
Prospetto del prodotto Flyer-Universal-Anschlussband-Aluminium-2018-08-DE
Scheda tecnica prodotto Musterschreiben-CREATON-UDB-DE
Prospetto del prodotto Zusatzgarantie-6aus10-02-2021
Prospetto del prodotto Checkliste-Zusatzgarantie-6aus10-TDZ-02-2021
Prospetto del prodotto CREAFLEX-ALU-BASIC-02-2021
Modulo d'ordine prodotto Erhebungsbogen-Schneefangberechnung-DE
Modulo d'ordine prodotto Erhebungsbogen-Windsogberechnung-DE
Modulo d'ordine prodotto Erhebungsbogen-Knickziegel
Modulo d'ordine prodotto Erhebungsbogen-Mansardziegel
Modulo d'ordine prodotto Erhebungsbogen-Pultziegel
Prospetto del prodotto CREAROLL-PP-2022
Prospetto del prodotto Gesamtprospekt-TDZ-03-2022-IT
Spiegazione dei servizi prodotto Standard-Dachziegel-und-Zubehoerziegel
Prospetto del prodotto Angebotsbeileger-Dachdurchdringungen-09-2022
Prospetto del prodotto Dachbahnen-02-2023
Prospetto del prodotto Dachplaner-02-2023-DE
Prospetto del prodotto HERZZIEGEL-05-2023
Prospetto del prodotto Falz-Firstfix-05-2023
Prospetto del prodotto Solarhalter-05-2023
Prospetto del prodotto Ueberlegene-Technik-07-2023
Prospetto del prodotto Gesamtprospekt-TDZ-02-2024-DE
CAD

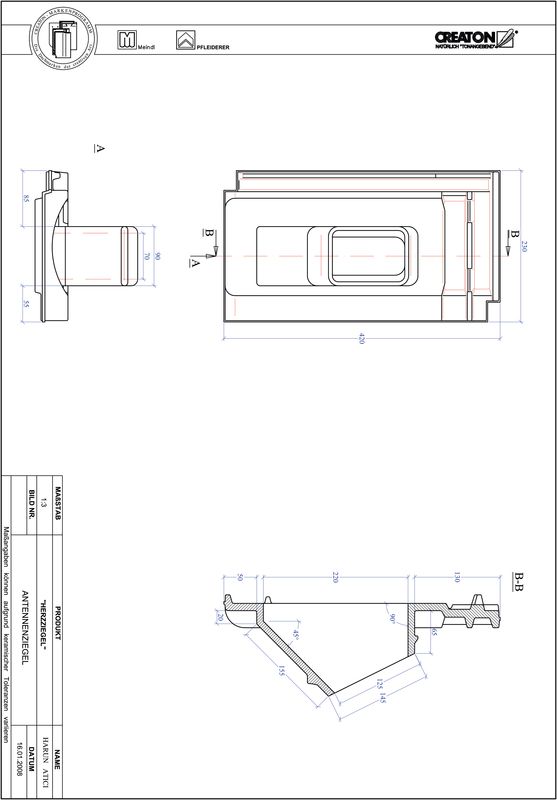

Prodotto file CAD HERZZIEGEL Antenna ANTENNNE
pdf | 107 kB
dwg | 130 kB
jpeg | 51 kB

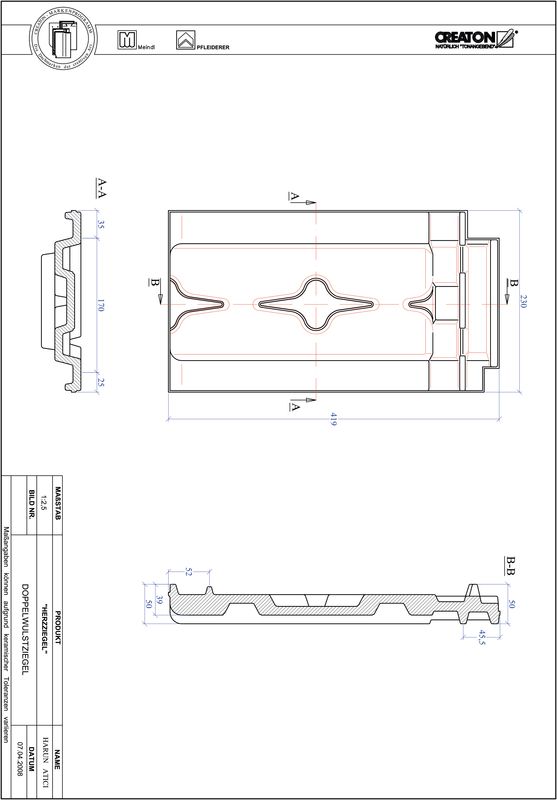

Prodotto file CAD HERZZIEGEL Tegola a doppia onda DWZ
pdf | 108 kB
dwg | 132 kB
jpeg | 53 kB

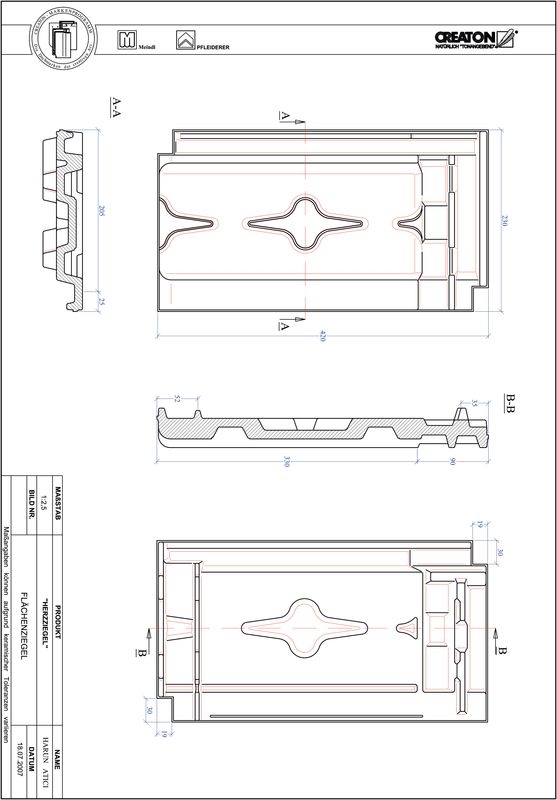

Prodotto file CAD HERZZIEGEL Superficie FLA
pdf | 117 kB
dwg | 165 kB
jpeg | 66 kB

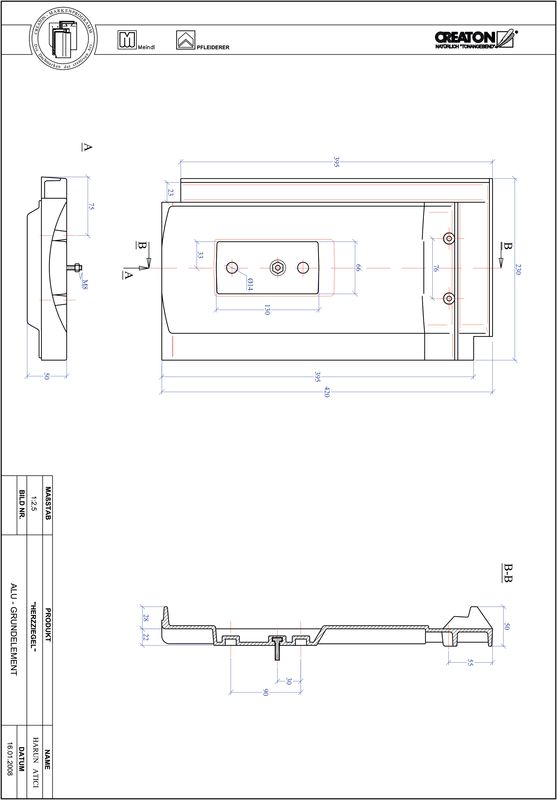

Prodotto file CAD HERZZIEGEL Alluminio base GRUNDALU
pdf | 97 kB
dwg | 134 kB
jpeg | 50 kB

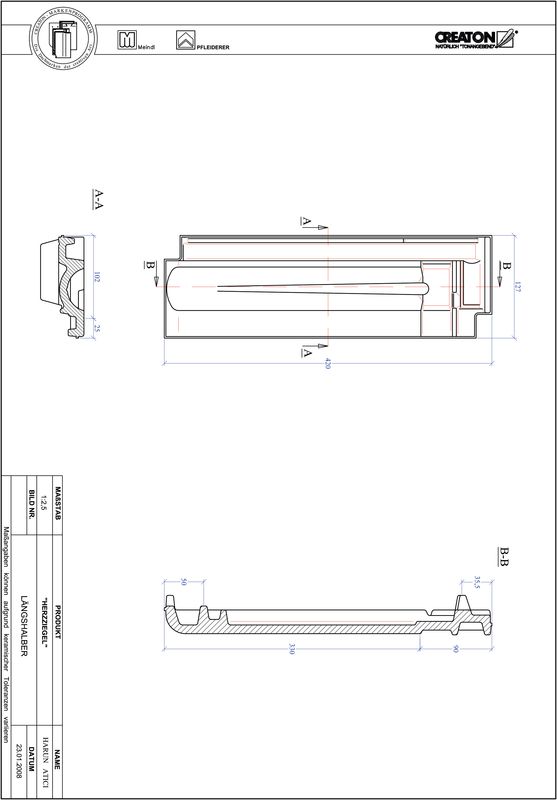

Prodotto file CAD HERZZIEGEL Mezza tegola LH
pdf | 101 kB
dwg | 117 kB
jpeg | 47 kB

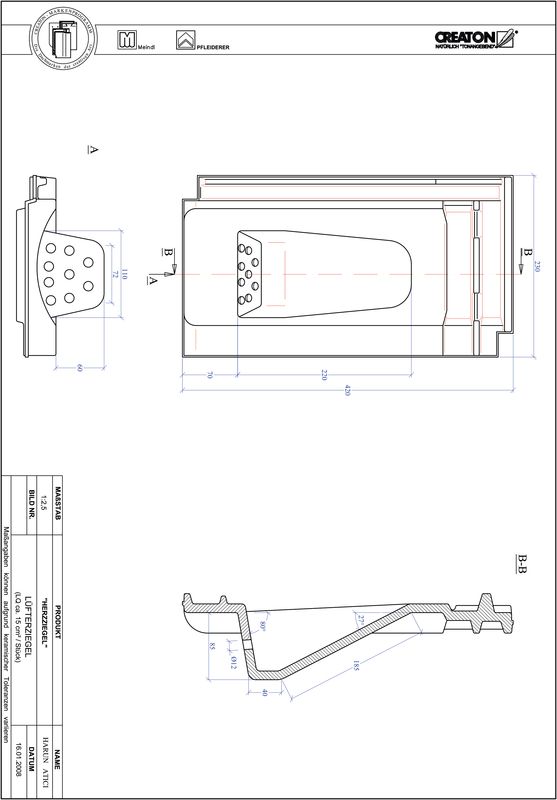

Prodotto file CAD HERZZIEGEL Tegola aeratore LUEFTZ
pdf | 113 kB
dwg | 124 kB
jpeg | 55 kB

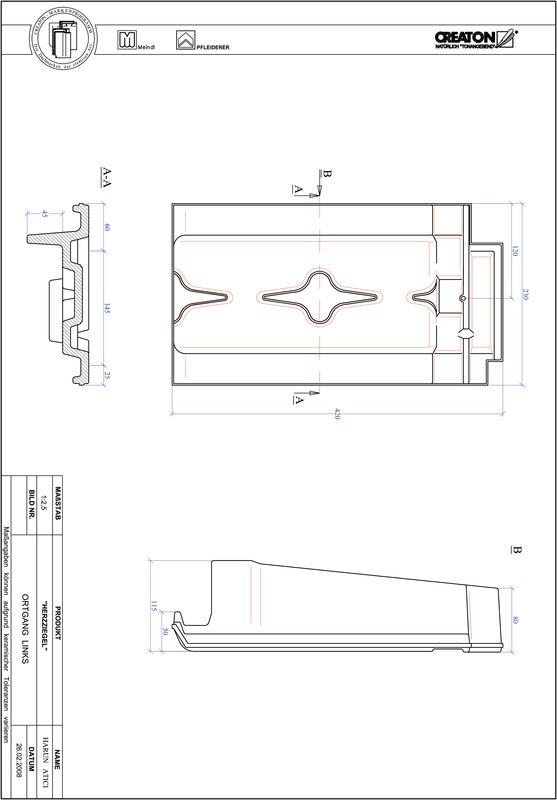

Prodotto file CAD HERZZIEGEL Gronda di frontespizio sinistra OGL
pdf | 105 kB
dwg | 132 kB
jpeg | 52 kB

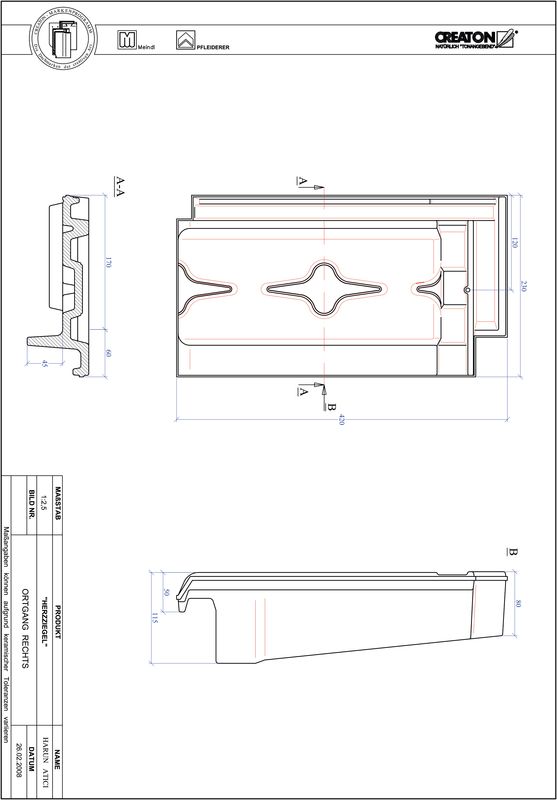

Prodotto file CAD HERZZIEGEL Gronda di frontespizio destra OGR
pdf | 105 kB
dwg | 131 kB
jpeg | 52 kB

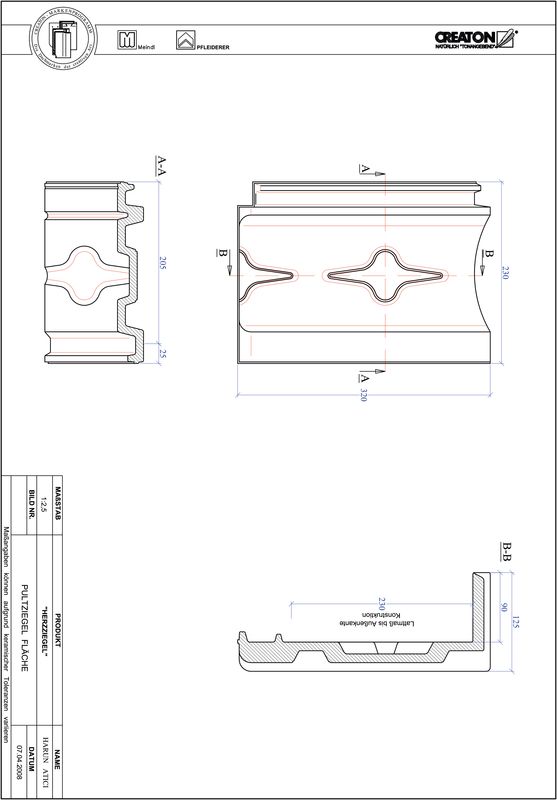

Prodotto file CAD HERZZIEGEL Tegola di testata superficie PULTFLA
pdf | 113 kB
dwg | 121 kB
jpeg | 52 kB

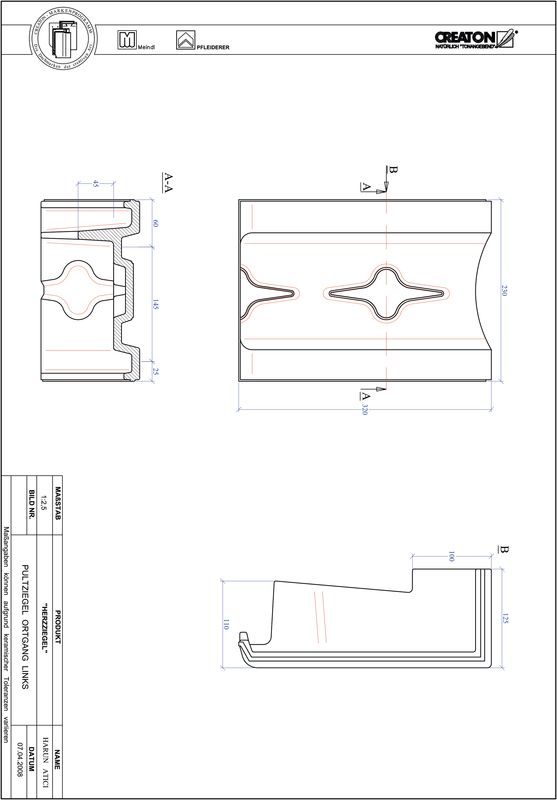

Prodotto file CAD HERZZIEGEL Tegola di testata gronda di frontespizio sinistra PULTOGL
pdf | 103 kB
dwg | 122 kB
jpeg | 50 kB

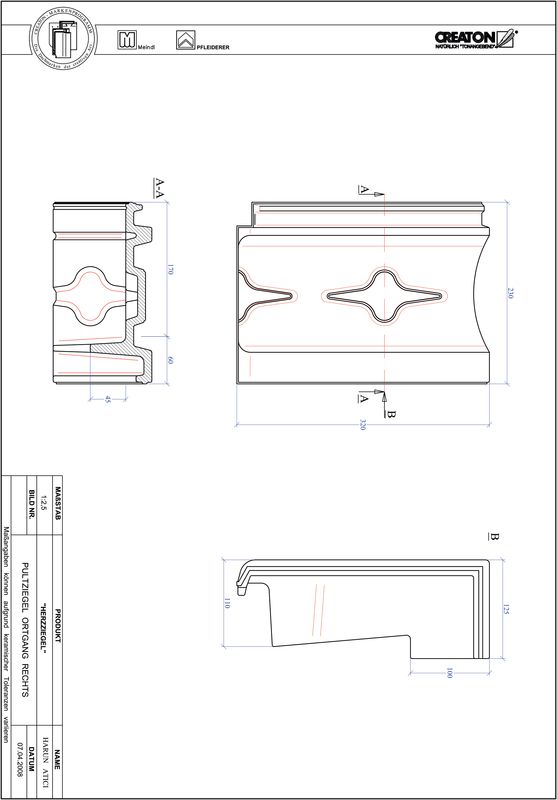

Prodotto file CAD HERZZIEGEL Tegola di testata gronda di frontespizio destra PULTOGR
pdf | 104 kB
dwg | 103 kB
jpeg | 52 kB

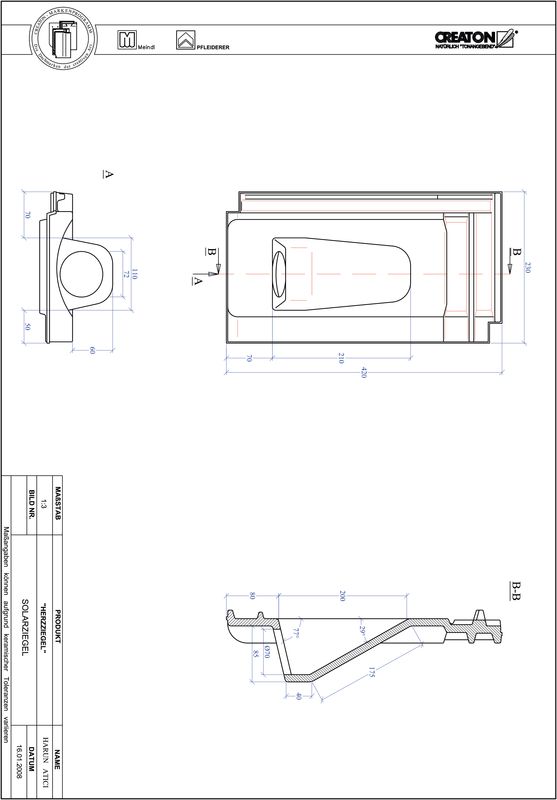

Prodotto file CAD HERZZIEGEL Solar SOLAR
pdf | 108 kB
dwg | 128 kB
jpeg | 50 kB

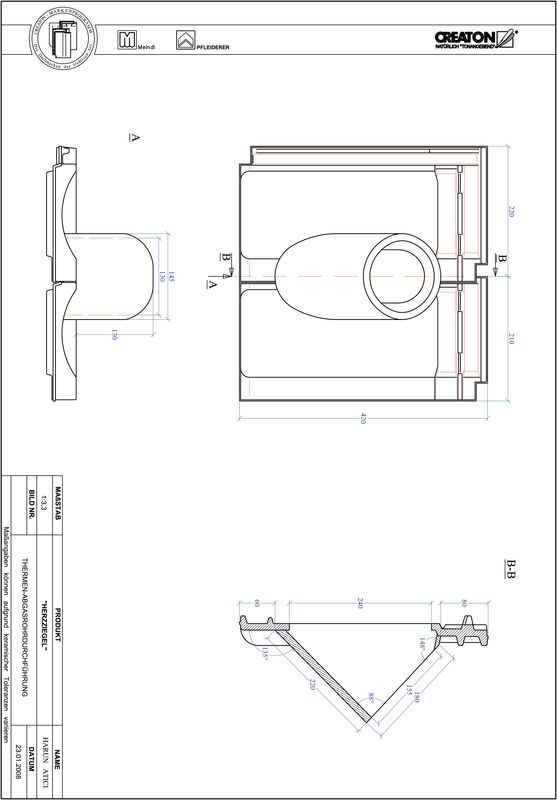

Prodotto file CAD HERZZIEGEL Therme THERME
pdf | 116 kB
dwg | 133 kB
jpeg | 54 kB
Prodotto file CAD Assortimento accessori COLMO FIRST-PRU
pdf | 226 kB
dwg | 187 kB
jpeg | 67 kB
Prodotto file CAD Assortimento accessori COLMO FUNKAESCH-PRU
pdf | 202 kB
jpeg | 41 kB
Prodotto file CAD Assortimento accessori COLMO FIRST-PZ
pdf | 59 kB
dwg | 111 kB
jpeg | 34 kB
Prodotto file CAD Assortimento accessori COLMO FIRSTAESCH-PP-PZ
pdf | 187 kB
dwg | 134 kB
jpeg | 37 kB
Prodotto file CAD Assortimento accessori COLMO GRATA-PP-PZ
pdf | 217 kB
dwg | 195 kB
jpeg | 60 kB
Prodotto file CAD Assortimento accessori COLMO GRATAMUSCH-PP-PZ
pdf | 243 kB
dwg | 181 kB
jpeg | 59 kB
# ZUB_SIG100_SIGNUM100
pdf | 521 kB
dwg | 180 kB
jpeg | 53 kB
# ZUB_SIG125_SIGNUM125
pdf | 550 kB
dwg | 188 kB
jpeg | 55 kB

HERZZIEGEL - a forma di cuore

Dati tecnici

Disegni tecnici

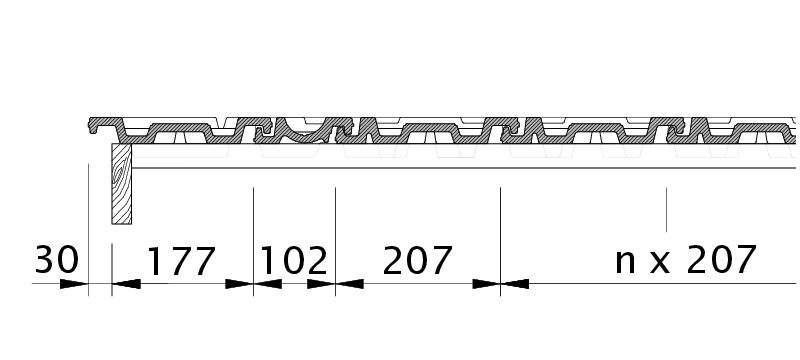

Disegno tutti i modelli LAF-FLA

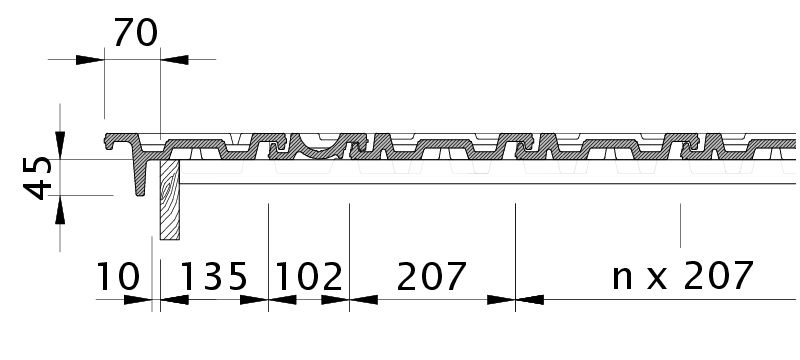

Disegno HERZ tegola laterale sinistra con tavola per gronda di frontespizio OBL

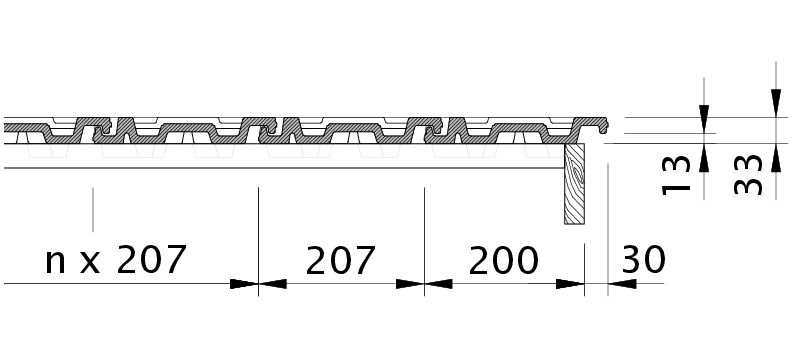

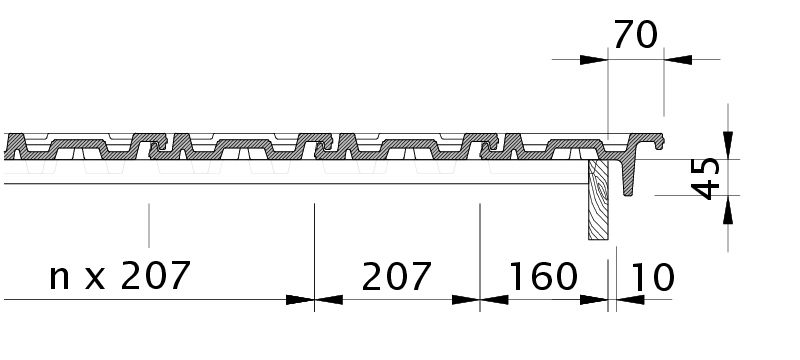

Disegno HERZ tegola laterale destra con tavola per gronda di frontespizio OBR

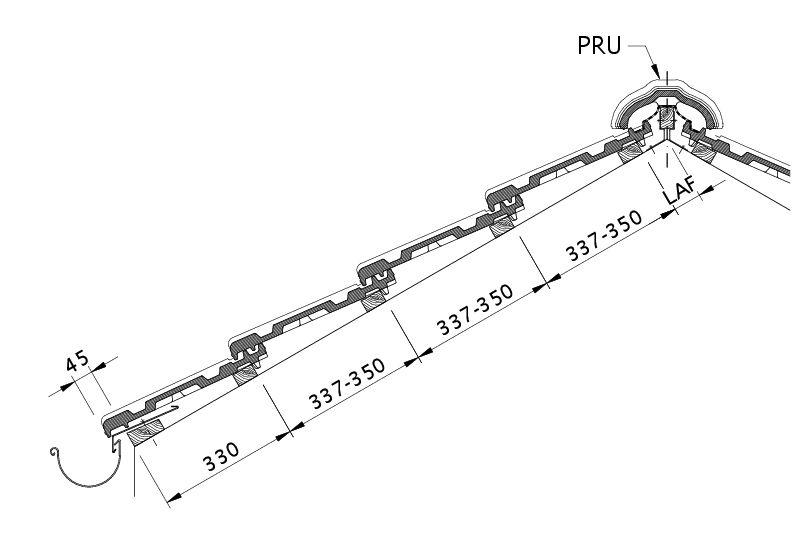

Disegno HERZ sezione trasversale tetto DQF

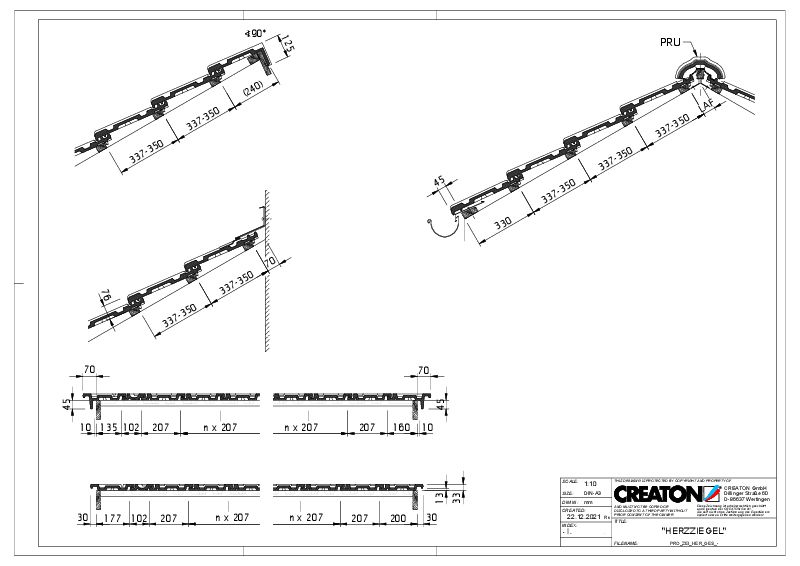

Drawing HERZZIEGEL general view GES

Disegno HERZZIEGEL gronda di frontespizio sinistra con lamiera laterale e doppia onda ODL

Disegno HERZZIEGEL gronda di frontespizio destra con lamiera laterale e tegola OFR

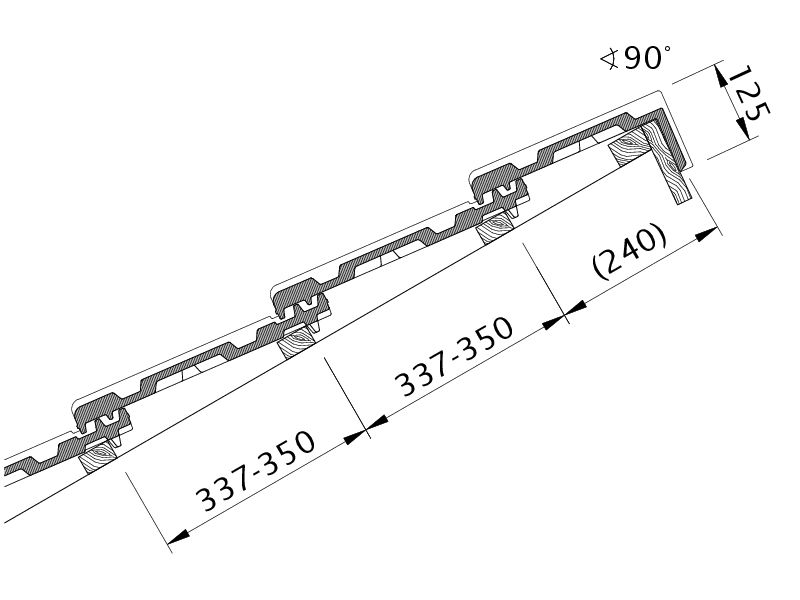

Disegno HERZ modello di tetto a una falda PDA

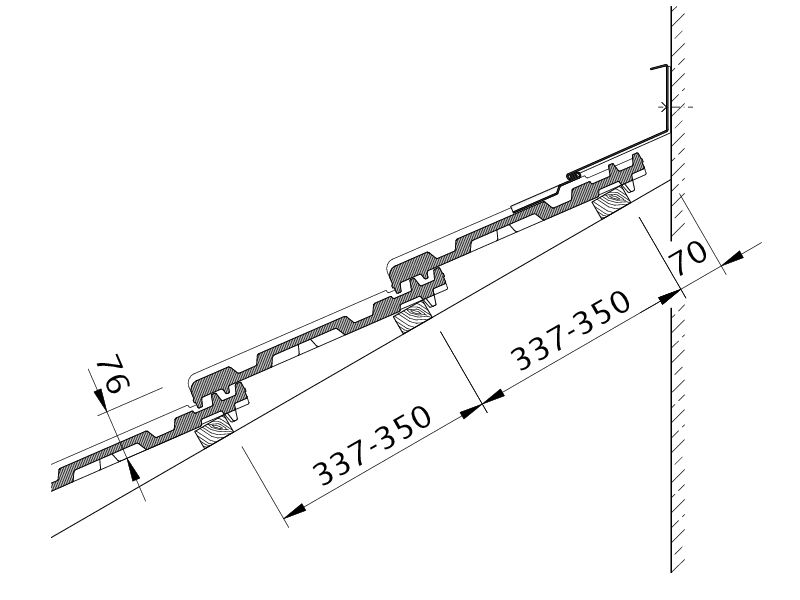

Disegno HERZ raccordo superiore con INCASTRO WMF

Disegno assortimento tegole di colmo e di displuvio PZ-Firstziegel

Disegno assortimento tegole di colmo e di displuvio PZ-Firstziegel-Perspektive

Applicazioni

Informazioni tecniche

LAF/FLA valori

Riferimenti

Assortimento accessori

Assortimento per aerazioni tetto ed ingressi nel tetto

Assortimento per protezione antineve, accesso al tetto e montaggio elementi solari in metallo

Assortimento per dettagli tetto e fissaggio antivento

Assortimento tegole di colmo e di displuvio

Download

Brochure e documenti

CAD

Prodotto file CAD HERZZIEGEL Antenna ANTENNNE

Prodotto file CAD HERZZIEGEL Tegola a doppia onda DWZ

Prodotto file CAD HERZZIEGEL Superficie FLA

Prodotto file CAD HERZZIEGEL Alluminio base GRUNDALU

Prodotto file CAD HERZZIEGEL Mezza tegola LH

Prodotto file CAD HERZZIEGEL Tegola aeratore LUEFTZ

Prodotto file CAD HERZZIEGEL Gronda di frontespizio sinistra OGL

Prodotto file CAD HERZZIEGEL Gronda di frontespizio destra OGR

Prodotto file CAD HERZZIEGEL Tegola di testata superficie PULTFLA

Prodotto file CAD HERZZIEGEL Tegola di testata gronda di frontespizio sinistra PULTOGL

Prodotto file CAD HERZZIEGEL Tegola di testata gronda di frontespizio destra PULTOGR

Prodotto file CAD HERZZIEGEL Solar SOLAR

Prodotto file CAD HERZZIEGEL Therme THERME

Prodotto file CAD Assortimento accessori COLMO FIRST-PRU

Prodotto file CAD Assortimento accessori COLMO FUNKAESCH-PRU

Prodotto file CAD Assortimento accessori COLMO FIRST-PZ

Prodotto file CAD Assortimento accessori COLMO FIRSTAESCH-PP-PZ

Prodotto file CAD Assortimento accessori COLMO GRATA-PP-PZ

Prodotto file CAD Assortimento accessori COLMO GRATAMUSCH-PP-PZ

# ZUB_SIG100_SIGNUM100

# ZUB_SIG125_SIGNUM125

Social Media
