HEIDELBERG classic red

HEIDELBERG

La classica

  • Forma tradizionale senza tempo per nuove costruzioni e ristrutturazioni
  • Le doppie scanalature per l'acqua offrono ulteriore protezione contro l'infiltrazione della pioggia
  • Bordi inferiori arrotondati per migliorare il deflusso dell'acqua e impedire l'accumulo di sporcizia
  • Ponticelli di appoggio stabili sull'elemento di sospensione per impedire il ristagno d'acqua sui listelli del tetto
  • La nervatura accentuata alla base riduce la penetrazione del nevischio o della pioggia battente
  • La giunzione laterale alta con fuga aperta sul lato fornisce un miglior deflusso dell'acqua, alleggerisce la giunzione laterale e protegge meglio dalla formazione precoce di muschio
planar rosso classico
planar rosso classico
planar rosso mattone
planar rosso mattone
planar marrone scuro
planar marrone scuro
planar grigio scuro
planar grigio scuro
planar grigio zinco
planar grigio zinco
planar perla rosso classico perla
planar perla rosso classico perla
planar perla rosso scuro perla
planar perla rosso scuro perla
planar perla grigio scuro perla
planar perla grigio scuro perla

Nota per l'Italia:

  • Lunghezza di sovrapposizione al m (ca.): 325 mm
  • Lunghezza di sovrapposizione max. (ca.): 340 mm
  • Lunghezza di sovrapposizione min. (ca.): 310 mm

Dati tecnici

Grandezza (ca.)334 x 420 mm
Larghezza di sovrapposizione min. (ca.)300 mm
Larghezza di sovrapposizione al m (ca.)300 mm
Larghezza di sovrapposizione max. (ca.)300 mm
Lunghezza di sovrapposizione min. (ca.)310 mm
Lunghezza di sovrapposizione al m (ca.)328 mm
Lunghezza di sovrapposizione max. (ca.)345 mm
Fabbisogno di tegole min. (ca.)9.7 pezzi/m²
Fabbisogno di tegole al m. (ca.)10.2 pezzi/m²
Fabbisogno tegole max. (ca.)10.7 pezzi/m²
Peso per pezzo (ca.)4.5 kg/pezzo
Peso al m² (ca.)45 kg/m²
Pezzo per trave40 pezzi

Applicazioni

Valido per l'Austria
17 °Inclinazione tetto regolare (A)
≥17 °Realizzazione di un sottotetto resistente alla pioggia secondo Önorm, prodotti CREATON possibili: DUO extra, DUO longlife ND extra, TRIO extra, QUATTRO longlife extra
≥15 °Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo Önorm, prodotti CREATON possibili: QUATTRO longlife extra
≥13 °Realizzazione di un sottotetto con resistenza alla pioggia aumentata secondo le specifiche del fabbricante CREATON, si prega di rispettare le direttive di installazione separate, prodotti CREATON possibili: QUATTRO longlife extra

Informazioni tecniche

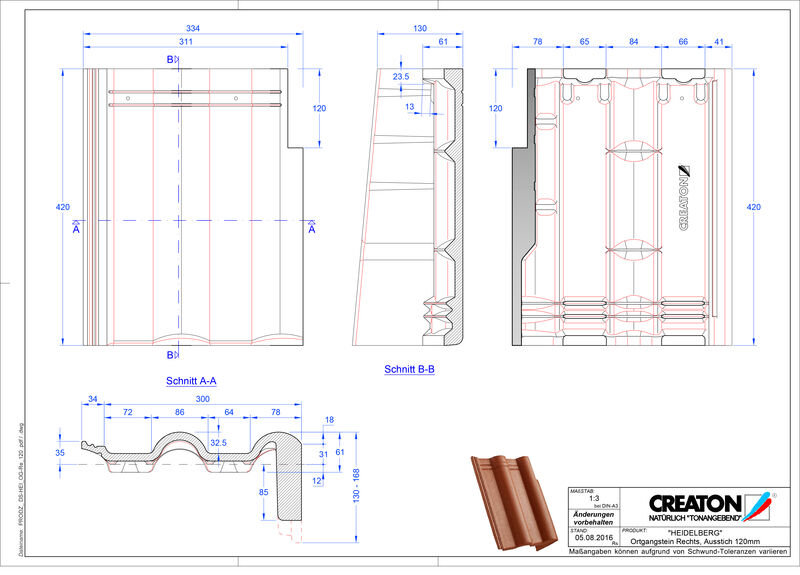

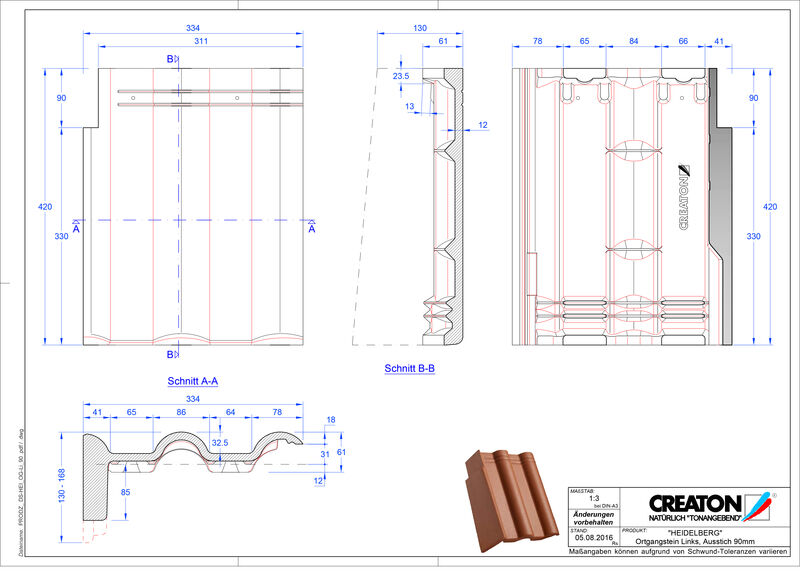

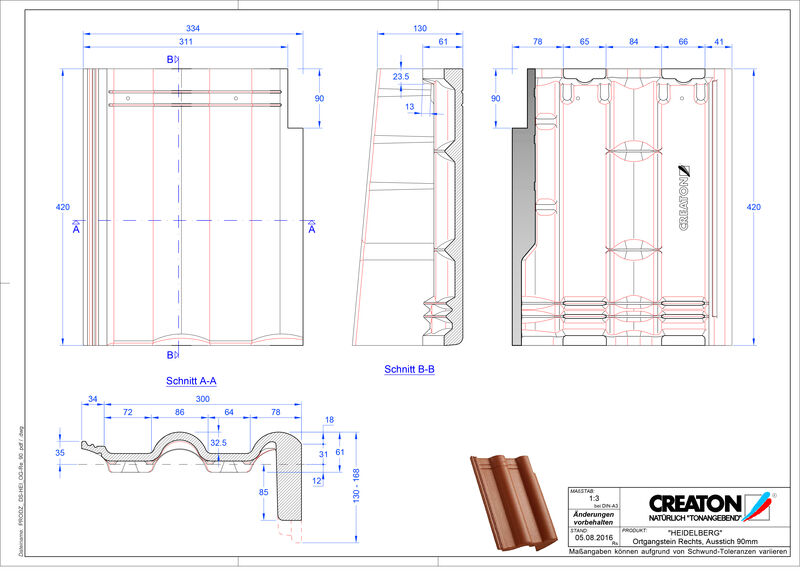

  • Il disegno tecnico rappresentato è solo un esempio di progettazione.
  • In base alle direttive del ZVDH (associazione centrale degli artigiani che si occupano della copertura del tetto) per le tegole laterali, la distanza tra l'incastro della gronda di frontespizio e il filo esterno parete e/o filo esterno rivestimento deve essere di almeno 1 cm.
  • L'ampiezza del listello/la lunghezza di sovrapposizione dipende dall'inclinazione del tetto.
  • Bitte berücksichtigen Sie das Musterschreiben für die Regeldachneigungen CREATON.

LAF/FLA valori

Valorie LAF-/FLA in mm per 30x50-listelli
Fabbisogno tegola di colmo in cemento (ca.)DN15°20°25°30°35°40°45°50°55°60°
FIR 2.5 Pezzo/lfmLAF35333230292826252525
FIR 2.5 Pezzo/lfmFLA11310710298938985827976
Valorie LAF-/FLA in mm per 40x60-listelli
Fabbisogno tegola di colmo in cemento (ca.)DN15°20°25°30°35°40°45°50°55°60°
FIR 2.5 Pezzo/lfmLAF35333230292826252525
FIR 2.5 Pezzo/lfmFLA12211711210810410198928986
